這是一個簡單的範例,只是把DS1302時間模組和1602 LCD結合,順便用之前談過的LCD大字型,做成一個蠻漂亮的Arduino時鐘,非常適合初學者練習。

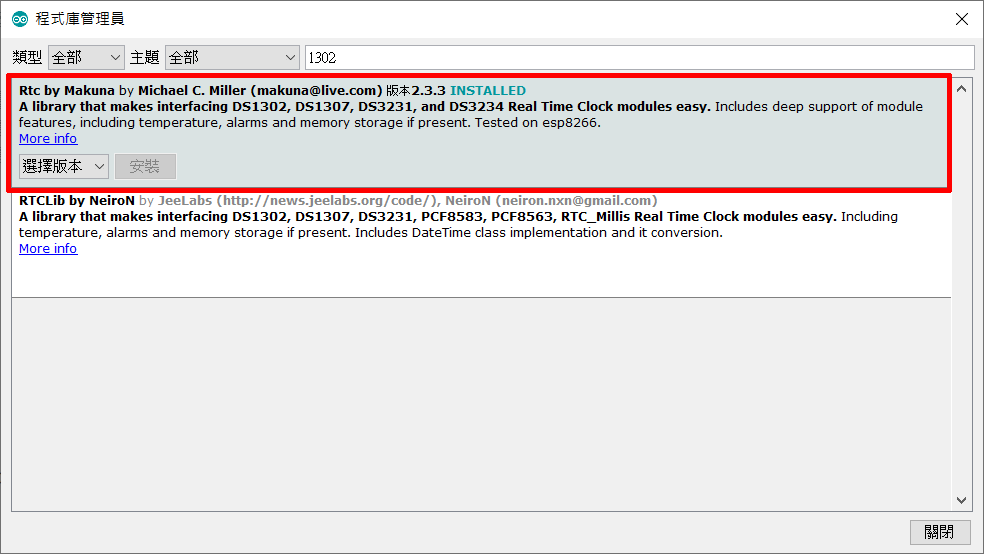

請先安裝 Rtc by Makuna 時間模組函式庫、LiquidCrystal_PCF8574 顯示器函式庫,這些都可由Arduino IDE中找到。

DS1302_LCD_lib

1602 LCD入門請參考:
https://blog.jmaker.com.tw/lcd1602/

大字型教學請參考:
https://blog.jmaker.com.tw/lcd_big_font/

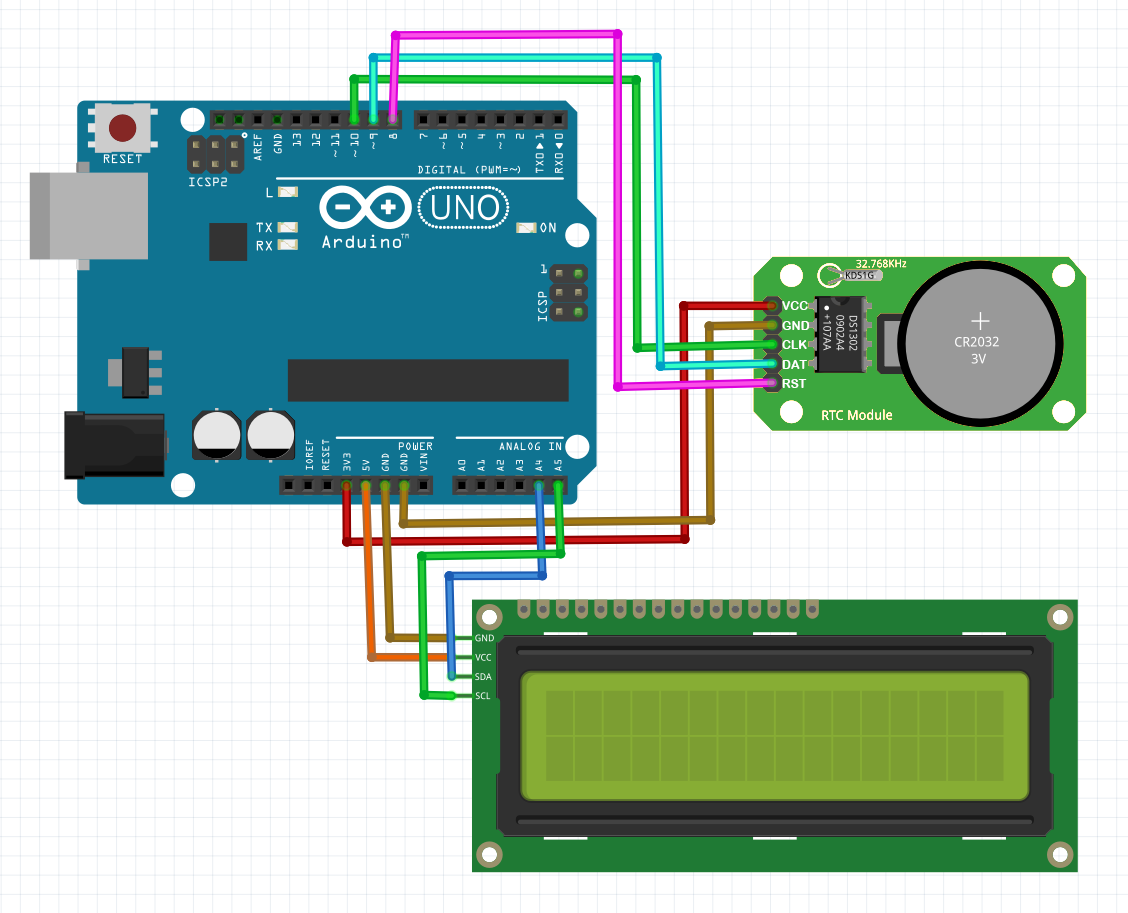

接線不難,DS1302有3條信號線,可以從程式中自行修改。1602是I2C介面,SDA接A4,SCL接A5,大家應該很熟了。

DS1302_LCD

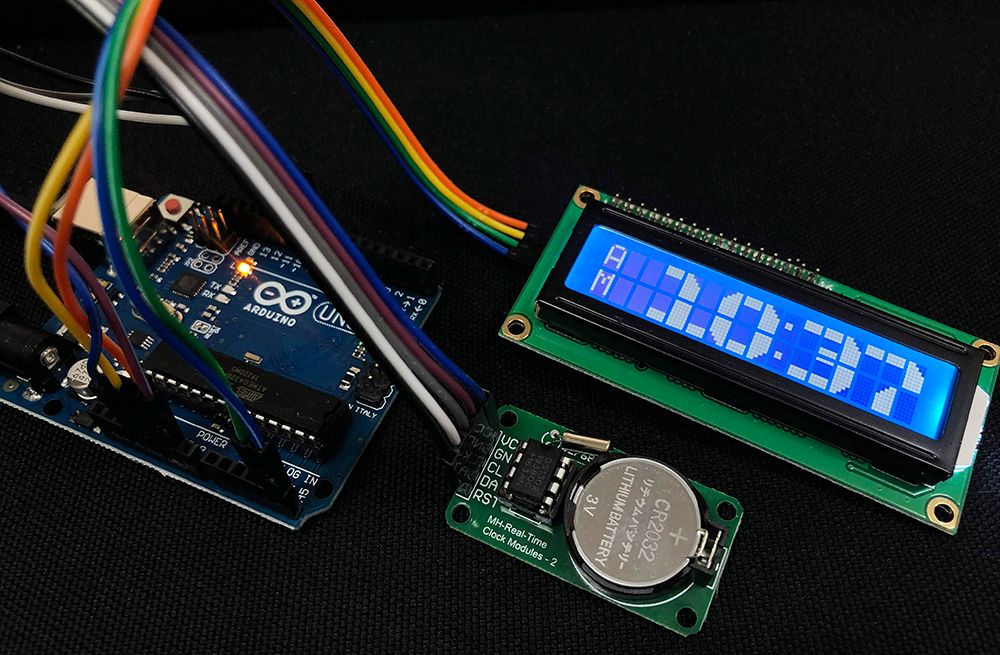

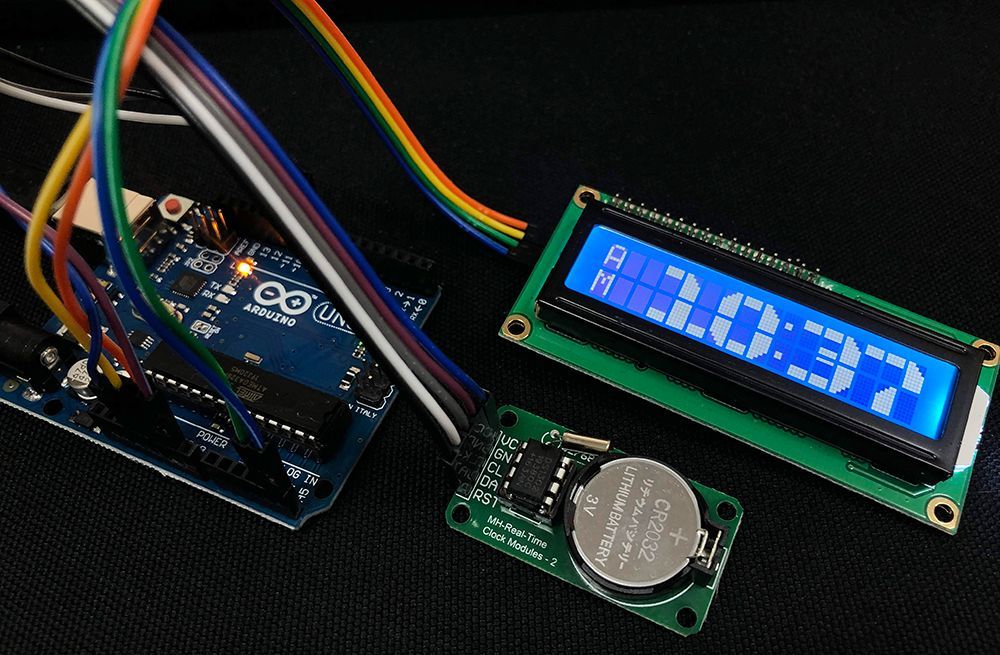

程式中傑森加了一點小變化,除了顯示時:分,還在前面加了PM或AM,其實很簡單,判斷12點以後,就顯示PM,否則顯示AM。

DS1302的函式庫不少,傑森比較愛用Rtc by Makuna 時間模組函式庫,它提供的範例中用的設定時間方式是全自動的,自動取得編譯時的時間和DS1302來比對,DS1302如果時間慢了,就進行更新,不用我們手動來KEY,對初學者來說相當方便。

完整程式下載:
http://jmaker.banner.tw/doc/ds1302_lcd.zip

#include <Wire.h>
#include <LiquidCrystal_PCF8574.h>

#include <ThreeWire.h>
#include <RtcDS1302.h>

// DS1302接線指示: 可依需求修改
// DS1302 CLK/SCLK --> 10
// DS1302 DAT/IO --> 9
// DS1302 RST/CE --> 8
// DS1302 VCC --> 3.3v - 5v
// DS1302 GND --> GND

ThreeWire myWire(9, 10, 8); // IO, SCLK, CE
RtcDS1302<ThreeWire> Rtc(myWire);

LiquidCrystal_PCF8574 lcd(0x3F); // 設定i2c位址,一般情況就是0x27和0x3F兩種

//以下是大字型的設定
//數字的字型設定
const char custom[][8] PROGMEM = {                        // Custom character definitions
  { 0x1F, 0x1F, 0x1F, 0x00, 0x00, 0x00, 0x00, 0x00 }, // char 1
  { 0x18, 0x1C, 0x1E, 0x1F, 0x1F, 0x1F, 0x1F, 0x1F }, // char 2
  { 0x1F, 0x1F, 0x1F, 0x1F, 0x1F, 0x0F, 0x07, 0x03 }, // char 3
  { 0x00, 0x00, 0x00, 0x00, 0x00, 0x1F, 0x1F, 0x1F }, // char 4
  { 0x1F, 0x1F, 0x1F, 0x1F, 0x1F, 0x1E, 0x1C, 0x18 }, // char 5
  { 0x1F, 0x1F, 0x1F, 0x00, 0x00, 0x00, 0x1F, 0x1F }, // char 6
  { 0x1F, 0x00, 0x00, 0x00, 0x00, 0x1F, 0x1F, 0x1F }, // char 7
  { 0x03, 0x07, 0x0F, 0x1F, 0x1F, 0x1F, 0x1F, 0x1F }  // char 8
};

//文字和符號的設定
const char bigChars[][8] PROGMEM = {
  { 0x20, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 }, // Space
  { 0xFF, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 }, // !
  { 0x05, 0x05, 0x20, 0x20, 0x00, 0x00, 0x00, 0x00 }, // "
  { 0x04, 0xFF, 0x04, 0xFF, 0x04, 0x01, 0xFF, 0x01 }, // #
  { 0x08, 0xFF, 0x06, 0x07, 0xFF, 0x05, 0x00, 0x00 }, // $
  { 0x01, 0x20, 0x04, 0x01, 0x04, 0x01, 0x20, 0x04 }, // %
  { 0x08, 0x06, 0x02, 0x20, 0x03, 0x07, 0x02, 0x04 }, // &
  { 0x05, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 }, // '
  { 0x08, 0x01, 0x03, 0x04, 0x00, 0x00, 0x00, 0x00 }, // (
  { 0x01, 0x02, 0x04, 0x05, 0x00, 0x00, 0x00, 0x00 }, // )
  { 0x01, 0x04, 0x04, 0x01, 0x04, 0x01, 0x01, 0x04 }, // *
  { 0x04, 0xFF, 0x04, 0x01, 0xFF, 0x01, 0x00, 0x00 }, // +
  { 0x20, 0x05, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 }, //
  { 0x04, 0x04, 0x04, 0x20, 0x20, 0x20, 0x00, 0x00 }, // -
  { 0x20, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 }, // .
  { 0x20, 0x20, 0x04, 0x01, 0x04, 0x01, 0x20, 0x20 }, // /
  { 0x08, 0x01, 0x02, 0x03, 0x04, 0x05, 0x00, 0x00 }, // 0
  { 0x01, 0x02, 0x20, 0x04, 0xFF, 0x04, 0x00, 0x00 }, // 1
  { 0x06, 0x06, 0x02, 0xFF, 0x07, 0x07, 0x00, 0x00 }, // 2
  { 0x01, 0x06, 0x02, 0x04, 0x07, 0x05, 0x00, 0x00 }, // 3
  { 0x03, 0x04, 0xFF, 0x20, 0x20, 0xFF, 0x00, 0x00 }, // 4
  { 0xFF, 0x06, 0x06, 0x07, 0x07, 0x05, 0x00, 0x00 }, // 5
  { 0x08, 0x06, 0x06, 0x03, 0x07, 0x05, 0x00, 0x00 }, // 6
  { 0x01, 0x01, 0x02, 0x20, 0x08, 0x20, 0x00, 0x00 }, // 7
  { 0x08, 0x06, 0x02, 0x03, 0x07, 0x05, 0x00, 0x00 }, // 8
  { 0x08, 0x06, 0x02, 0x07, 0x07, 0x05, 0x00, 0x00 }, // 9
  { 0xA5, 0xA5, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 }, // :
  { 0x04, 0x05, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 }, // ;
  { 0x20, 0x04, 0x01, 0x01, 0x01, 0x04, 0x00, 0x00 }, // <
  { 0x04, 0x04, 0x04, 0x01, 0x01, 0x01, 0x00, 0x00 }, // =
  { 0x01, 0x04, 0x20, 0x04, 0x01, 0x01, 0x00, 0x00 }, // >
  { 0x01, 0x06, 0x02, 0x20, 0x07, 0x20, 0x00, 0x00 }, // ?
  { 0x08, 0x06, 0x02, 0x03, 0x04, 0x04, 0x00, 0x00 }, // @
  { 0x08, 0x06, 0x02, 0xFF, 0x20, 0xFF, 0x00, 0x00 }, // A
  { 0xFF, 0x06, 0x05, 0xFF, 0x07, 0x02, 0x00, 0x00 }, // B
  { 0x08, 0x01, 0x01, 0x03, 0x04, 0x04, 0x00, 0x00 }, // C
  { 0xFF, 0x01, 0x02, 0xFF, 0x04, 0x05, 0x00, 0x00 }, // D
  { 0xFF, 0x06, 0x06, 0xFF, 0x07, 0x07, 0x00, 0x00 }, // E
  { 0xFF, 0x06, 0x06, 0xFF, 0x20, 0x20, 0x00, 0x00 }, // F
  { 0x08, 0x01, 0x01, 0x03, 0x04, 0x02, 0x00, 0x00 }, // G
  { 0xFF, 0x04, 0xFF, 0xFF, 0x20, 0xFF, 0x00, 0x00 }, // H
  { 0x01, 0xFF, 0x01, 0x04, 0xFF, 0x04, 0x00, 0x00 }, // I
  { 0x20, 0x20, 0xFF, 0x04, 0x04, 0x05, 0x00, 0x00 }, // J
  { 0xFF, 0x04, 0x05, 0xFF, 0x20, 0x02, 0x00, 0x00 }, // K
  { 0xFF, 0x20, 0x20, 0xFF, 0x04, 0x04, 0x00, 0x00 }, // L
  { 0x08, 0x03, 0x05, 0x02, 0xFF, 0x20, 0x20, 0xFF }, // M
  { 0xFF, 0x02, 0x20, 0xFF, 0xFF, 0x20, 0x03, 0xFF }, // N
  { 0x08, 0x01, 0x02, 0x03, 0x04, 0x05, 0x00, 0x00 }, // 0
  { 0x08, 0x06, 0x02, 0xFF, 0x20, 0x20, 0x00, 0x00 }, // P
  { 0x08, 0x01, 0x02, 0x20, 0x03, 0x04, 0xFF, 0x04 }, // Q
  { 0xFF, 0x06, 0x02, 0xFF, 0x20, 0x02, 0x00, 0x00 }, // R
  { 0x08, 0x06, 0x06, 0x07, 0x07, 0x05, 0x00, 0x00 }, // S
  { 0x01, 0xFF, 0x01, 0x20, 0xFF, 0x20, 0x00, 0x00 }, // T
  { 0xFF, 0x20, 0xFF, 0x03, 0x04, 0x05, 0x00, 0x00 }, // U
  { 0x03, 0x20, 0x20, 0x05, 0x20, 0x02, 0x08, 0x20 }, // V
  { 0xFF, 0x20, 0x20, 0xFF, 0x03, 0x08, 0x02, 0x05 }, // W
  { 0x03, 0x04, 0x05, 0x08, 0x20, 0x02, 0x00, 0x00 }, // X
  { 0x03, 0x04, 0x05, 0x20, 0xFF, 0x20, 0x00, 0x00 }, // Y
  { 0x01, 0x06, 0x05, 0x08, 0x07, 0x04, 0x00, 0x00 }, // Z
  { 0xFF, 0x01, 0xFF, 0x04, 0x00, 0x00, 0x00, 0x00 }, // [
  { 0x01, 0x04, 0x20, 0x20, 0x20, 0x20, 0x01, 0x04 }, // Backslash
  { 0x01, 0xFF, 0x04, 0xFF, 0x00, 0x00, 0x00, 0x00 }, // ]
  { 0x08, 0x02, 0x20, 0x20, 0x00, 0x00, 0x00, 0x00 }, // ^
  { 0x20, 0x20, 0x20, 0x04, 0x04, 0x04, 0x00, 0x00 }  // _
};
byte col, row, nb = 0, bc = 0;                            // general
byte bb[8];                                               // byte buffer for reading from PROGMEM

void setup ()
{
  Serial.begin(9600);

  lcd.begin(16, 2);  //16x2的LCD
  //lcd.begin(20, 4); //20x4的LCD
  lcd.setBacklight(255); //背光設到最大

  //建立大字型
  for (nb = 0; nb < 8; nb++ ) {                 // create 8 custom characters
    for (bc = 0; bc < 8; bc++) bb[bc] = pgm_read_byte( &custom[nb][bc] );
    lcd.createChar ( nb + 1, bb );
  }

  lcd.clear(); //清除畫面

  //writeBigString(要顯示的字串,第幾個字,行:第1行是0,第2行是1)
  //請注意,因為大字型2行才能顯示1個字,所以行1,就是指正常的1~2行,
  //16x2的LCD只能顯示1行大字型
  //如果用的是20x4的LCD,第二行大字型,就是行2

  writeBigString("JMKAER", 0, 0); //測試顯示大字型
  delay(800);

  Serial.print("compiled: ");
  Serial.print(__DATE__);
  Serial.println(__TIME__);

  Rtc.Begin();

  //__DATE__,__TIME__,是程式碼編譯時的日期和時間
  RtcDateTime compiled = RtcDateTime(__DATE__, __TIME__);
  printDateTime(compiled);
  Serial.println();

  //判斷DS1302是否接好
  if (!Rtc.IsDateTimeValid())
  {
    // Common Causes:
    //    1) first time you ran and the device wasn't running yet
    //    2) the battery on the device is low or even missing

    Serial.println("RTC lost confidence in the DateTime!");
    Rtc.SetDateTime(compiled);
  }

  if (Rtc.GetIsWriteProtected())
  {
    Serial.println("RTC was write protected, enabling writing now");
    Rtc.SetIsWriteProtected(false);
  }

  if (!Rtc.GetIsRunning())
  {
    Serial.println("RTC was not actively running, starting now");
    Rtc.SetIsRunning(true);
  }

  //判斷DS1302上紀綠的時間和編譯時的時間,哪個比較新
  //如果編譯時間比較新,就進行設定,把DS1302上的時間改成新的時間
  //now:DS1302上紀綠的時間,compiled:編譯時的時間
  RtcDateTime now = Rtc.GetDateTime();
  if (now < compiled)
  {
    Serial.println("RTC is older than compile time!  (Updating DateTime)");
    //編譯時間比較新,把DS1302上的時間改成編譯的時間
    Rtc.SetDateTime(compiled);
  }
  else if (now > compiled)
  {
    Serial.println("RTC is newer than compile time. (this is expected)");
  }
  else if (now == compiled)
  {
    Serial.println("RTC is the same as compile time! (not expected but all is fine)");
  }

}

void loop ()
{
  RtcDateTime now = Rtc.GetDateTime();

  printDateTime(now);
  Serial.println();

  //判斷DS1302是否正常,如果不正常,一般是線沒接好,或是電池沒電了
  if (!now.IsValid())
  {
    Serial.println("RTC lost confidence in the DateTime!");
  }

  lcd.clear(); //清除畫面

  //如果12點以後,就顯示PM,否則顯示AM
  if(now.Hour()>11){
    lcd.setCursor(0, 0);
    lcd.print("P");
    lcd.setCursor(0, 1);
    lcd.print("M");
  }else{
    lcd.setCursor(0, 0);
    lcd.print("A");
    lcd.setCursor(0, 1);
    lcd.print("M");
  }

  //組合要顯示在LCD上的時間
  char datestring[10];

  snprintf_P(datestring,
             10,
             PSTR("%02u:%02u"),
             now.Hour(),
             now.Minute());

  writeBigString(datestring, 3, 0);

  delay(10000); // 10秒更新一次
}

#define countof(a) (sizeof(a) / sizeof(a[0]))

//顯示完整年月日時間的副程式
void printDateTime(const RtcDateTime& dt)
{
  char datestring[20];

  snprintf_P(datestring,
             countof(datestring),
             PSTR("%02u/%02u/%04u %02u:%02u:%02u"),
             dt.Month(),
             dt.Day(),
             dt.Year(),
             dt.Hour(),
             dt.Minute(),
             dt.Second() );
  Serial.print(datestring);
}


//以下是處理大字型的副程式
// writeBigChar: writes big character 'ch' to column x, row y; returns number of columns used by 'ch'
int writeBigChar(char ch, byte x, byte y) {
  if (ch < ' ' || ch > '_') return 0;               // If outside table range, do nothing
  nb = 0;                                           // character byte counter
  for (bc = 0; bc < 8; bc++) {
    bb[bc] = pgm_read_byte( &bigChars[ch - ' '][bc] ); // read 8 bytes from PROGMEM
    if (bb[bc] != 0) nb++;
  }

  bc = 0;
  for (row = y; row < y + 2; row++) {
    for (col = x; col < x + nb / 2; col++ ) {
      lcd.setCursor(col, row);                      // move to position
      lcd.write(bb[bc++]);                          // write byte and increment to next
    }
    //    lcd.setCursor(col, row);
    //    lcd.write(' ');                                 // Write ' ' between letters
  }
  return nb / 2 - 1;                                  // returns number of columns used by char
}

// writeBigString: writes out each letter of string
void writeBigString(char *str, byte x, byte y) {
  char c;
  while ((c = *str++))
    x += writeBigChar(c, x, y) + 1;
}


// ********************************************************************************** //
//                                      OPERATION ROUTINES
// ********************************************************************************** //
// FREERAM: Returns the number of bytes currently free in RAM
int freeRam(void) {
  extern int  __bss_end, *__brkval;
  int free_memory;
  if ((int)__brkval == 0) {
    free_memory = ((int)&free_memory) - ((int)&__bss_end);
  }
  else {
    free_memory = ((int)&free_memory) - ((int)__brkval);
  }
  return free_memory;
}
