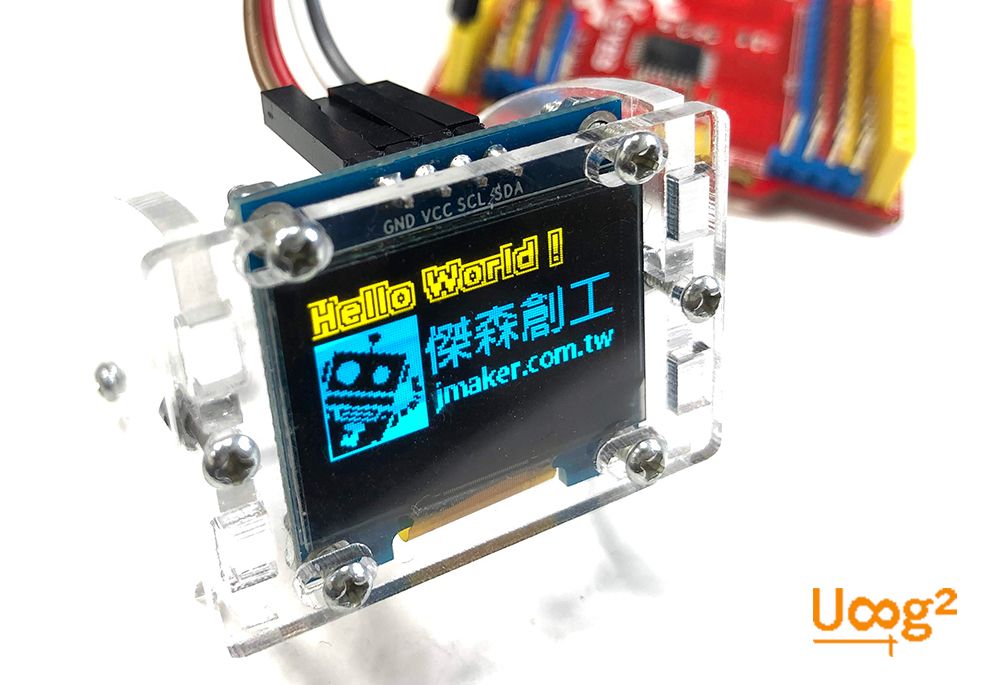

大家也知道,OLED規格相當多,常見的就有SSD1306和SH1106,LCD更不用說了,如果為了這些不同的顯示器去找對映的函式庫,有時還真的蠻累人的,而且還有ESP8266或ESP32支援的問題。

還好有u8g2函式庫,它算是u8glib的新版本,它對顯示器的支援超強大的!舉凡常見的OLED,像是SSD1306和SH1106,或是其它各種TFT LCD,都在它的支援範圍,真的是學一招就無敵了!

本篇先針對SSD1306和SH1106兩款OLED進行討論。

傑森習慣用I2C的OLED版本,所以線只有4條,很簡單!

oled-illu

先安裝u8g2函式庫,在程式管理員就能找到。

u8g2-1

因為我們也要測試圖形的顯示,所以先準備一張圖。先在你熟悉的圖形軟體畫好圖,傑森是習慣用Photoshop,再到Image2LCD打開它。

img2lcd-3

Image2LCD下載網址:
http://www.e-paper-display.com/download_detail/downloadsId=625.html

先在繪圖軟體中畫好圖,存成JPG格式,在Image2LCD打開,基本上只有「輸出灰度」改成「單色」,寬度和高度設成128、64,然後就可以進行「保存」了。然後把得到的陣列COPY到我們的程式中即可。

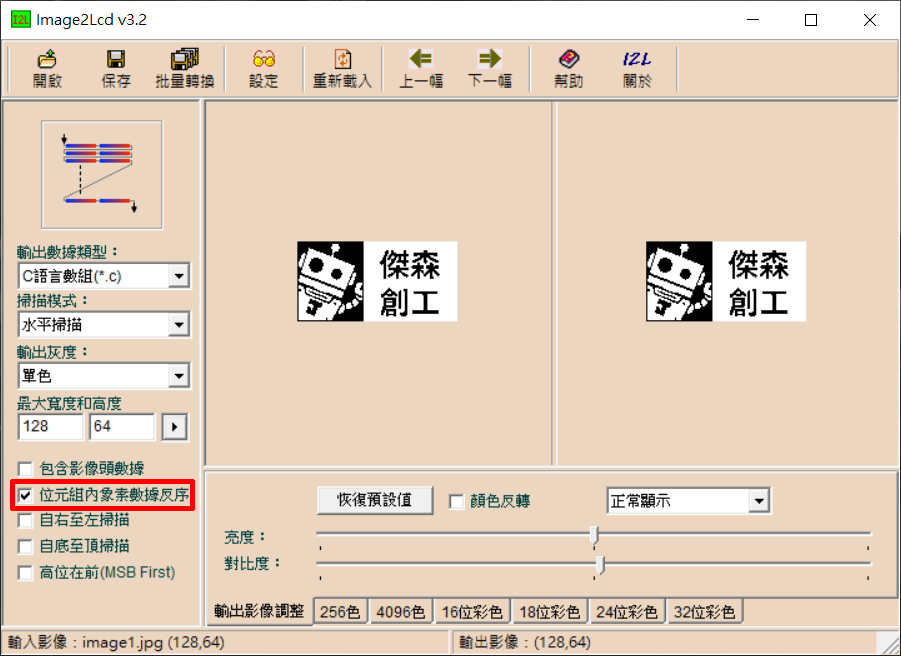

有一點非常重要,如果這個圖是要給u8g2使用,一定要勾選「位元組內象素數據反序」這個選項哦!不然到時圖一定是破碎的。

u8g-2

img2lcd-2

傑森把程式精簡了一下,本範例主要是針對Arduino與SSD1306、SH1106,兩款OLED,整個程式只有一行不同。

SSD1306 0.96":

U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

SSD1306 0.91":

U8G2_SSD1306_128X32_UNIVISION_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

SH1106:

U8G2_SH1106_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

程式中「logo_bmp」就是我們從Image2LCD輸出的圖形陣列。

u8g2.setFont(u8g2_font_HelvetiPixelOutline_te);

這行是設定字型,在u8g2裡,字形和大小是一起的,從字形清單中,你可以挑一個適合的字型和大小。字型從3像素高到92像素都有,不過有些只有數字,或是只有大寫英文,大家要注意一下。

u8g-3

完整字型清單請參考:
https://github.com/olikraus/u8g2/wiki/fntlistall

文字輸出很容易:

u8g2.drawStr(0,13,"Hello World !");  //x,y,文字。這裡的y是從文字的底部去算的哦!

至於圖形就更簡單,一行搞定!

u8g2.drawXBMP(0,16, imgWidth, imgHeight, logo_bmp); //x,y,寬度,高度,陣列名稱);

完整程式如下,大家可以參考看看,真的超簡單的哦!

#include <Arduino.h>
#include <U8g2lib.h>

#ifdef U8X8_HAVE_HW_SPI
#include <SPI.h>
#endif
#ifdef U8X8_HAVE_HW_I2C
#include <Wire.h>
#endif

//U8G2_SSD1306_128X64_NONAME_1_SW_I2C u8g2(U8G2_R0, /* clock=*/ D2, /* data=*/ D1, /* reset=*/ U8X8_PIN_NONE);  //NodeOLED用這行,或部份NodeMCU系列的板子也用這行
//U8G2_SSD1306_128X64_NONAME_1_SW_I2C u8g2(U8G2_R0, /* clock=*/ D2, /* data=*/ D1, /* reset=*/ U8X8_PIN_NONE);  //ESP8266板子搭配SSD1306用這行
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE); //Arduino搭配SSD1306(0.96" OLED)用這行
//U8G2_SH1106_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE); //Arduino搭配SH1106(1.3" OLED)用這行
//U8G2_SSD1306_128X32_UNIVISION_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);
//Arduino搭配SSD1306(0.91" OLED)用這行

#define imgWidth 128
#define imgHeight 48  //這裡只用到48的高度,因為上方要放文字

static const unsigned char PROGMEM logo_bmp[] =
{
0XFF,0XFF,0XFF,0XFF,0XFF,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0XFF,0XFF,0XFF,0XFF,0XFF,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0XFF,0XFF,0X1F,0XFE,0XFF,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0XFF,0XFF,0X1F,0XFC,0XFF,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X7F,0XFF,0X1F,0XFC,0XFF,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X7F,0XF8,0X3F,0XFE,0XFF,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X3F,0XC0,0XBF,0XFF,0XFF,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X27,0X00,0XDF,0XFF,0XFF,0XC1,0X00,0X18,0X00,0X06,0X00,0X1C,0X40,0X00,0X00,0X00,
0X27,0X00,0XD8,0XFF,0XFF,0XC1,0X7E,0X18,0XFC,0XFF,0X03,0X7F,0XC0,0XF0,0XFF,0X3F,
0X33,0X00,0XC0,0XFF,0XFF,0XC1,0XFE,0X7F,0XFE,0XFF,0XC3,0XE3,0XCD,0XF0,0XFF,0X3F,
0X13,0X3E,0X00,0XFF,0XFF,0XC1,0X62,0X3F,0X80,0X1F,0XE0,0X7F,0XCD,0X00,0X30,0X00,
0X13,0X7F,0X00,0XF8,0XFF,0X61,0X67,0X1B,0XC0,0X7F,0X00,0X7F,0XCC,0X00,0X30,0X00,
0X99,0XFF,0X00,0XE0,0XFF,0XE1,0X2F,0X1B,0XF8,0XE6,0X01,0X00,0XCC,0X00,0X30,0X00,
0X89,0XFF,0X00,0X00,0XFF,0X71,0X38,0X1B,0X3E,0X86,0XC7,0XFF,0XCC,0X00,0X30,0X00,
0X89,0XFF,0X00,0X00,0XF8,0X71,0XD8,0X7F,0X26,0X46,0XC4,0XFF,0XCD,0X00,0X30,0X00,
0X87,0XFF,0X00,0X00,0XF8,0X79,0X8C,0X7F,0X30,0X64,0XC0,0XFF,0XCD,0X00,0X30,0X00,
0X07,0X7F,0X80,0X01,0XF8,0X79,0X87,0X18,0XFE,0XF9,0XC7,0XFF,0XCD,0X00,0X30,0X00,
0X07,0X3E,0XC0,0X07,0XFC,0X61,0XC2,0X10,0XFF,0XF9,0XC7,0X80,0XCD,0X00,0X30,0X00,
0X03,0X1C,0XE0,0X07,0XFC,0X61,0XFF,0X3F,0X30,0XE0,0XC0,0XFF,0XCD,0X00,0X30,0X00,
0X0F,0X00,0XE0,0X0F,0XF2,0X61,0XFF,0X3F,0X78,0XF0,0XC0,0XFF,0XCC,0X00,0X30,0X00,
0X7F,0X00,0XE0,0X07,0XF2,0X61,0XE0,0X01,0XFC,0XF9,0XC1,0X00,0XCC,0X00,0X30,0X00,
0XE3,0X03,0XE0,0X07,0XF9,0X61,0XF0,0X03,0XBC,0X79,0X43,0XFE,0XCC,0X00,0X30,0X00,
0X81,0X0F,0XC0,0X03,0XF9,0X61,0XFC,0X0E,0X36,0X6C,0X67,0XFE,0XC1,0X00,0X30,0X00,
0X01,0X7C,0X00,0X80,0XF9,0X61,0XCF,0X3C,0X33,0X66,0X66,0X86,0XC1,0X00,0X30,0X00,
0X03,0XE0,0X01,0X80,0XFC,0X61,0XC7,0X30,0X30,0X60,0X60,0XFE,0XC1,0XF8,0XFF,0X7F,
0X1F,0X80,0X0F,0X80,0X8C,0X61,0XC0,0X00,0X30,0X60,0X60,0XFE,0X7D,0XF8,0XFF,0X7F,
0XFD,0X00,0X7C,0XC0,0X8F,0X61,0XC0,0X00,0X20,0X40,0X00,0X82,0X38,0X00,0X00,0X00,
0XF1,0X03,0XF0,0XC1,0X8F,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X33,0X07,0X80,0XEF,0XCF,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X33,0X38,0X00,0XFC,0X8F,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0XB1,0XE3,0X03,0XF0,0X0F,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X71,0X1C,0X1F,0XF0,0X1F,0XC1,0X00,0X00,0X0C,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0XC1,0X71,0X78,0XF0,0XFF,0X41,0X00,0X00,0X0C,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X01,0X8E,0XE3,0XFB,0XCF,0X01,0X00,0X00,0X0C,0X00,0X00,0X00,0X00,0X00,0X0C,0X00,
0X01,0X38,0XE6,0XFF,0X9F,0XC1,0XBE,0XF3,0XCC,0X9C,0X07,0XC7,0XF9,0X0E,0X5E,0X64,
0X81,0XC7,0X31,0XFE,0XE3,0XC1,0X76,0X93,0X6D,0XB6,0X87,0X61,0XBB,0X1B,0XCC,0X66,
0X81,0X3F,0X1F,0XF8,0XC1,0XC1,0X66,0X86,0X3D,0XB2,0X81,0X30,0X9A,0X19,0XCC,0X2E,
0X01,0X7F,0XC8,0X38,0XE2,0XC1,0X66,0XF6,0X3D,0XBF,0XC1,0X30,0X9E,0X19,0XCC,0X2A,
0X01,0X7C,0X00,0X24,0XF6,0XC1,0X66,0X96,0X6D,0X83,0X81,0X30,0X9A,0X19,0X8C,0X3B,
0XC1,0X7C,0X00,0X26,0XFE,0XC1,0X66,0X9E,0X6D,0X86,0XB1,0X61,0X9B,0XD9,0X8C,0X19,
0XC1,0X0E,0X00,0XE2,0XFF,0XC1,0X66,0XF6,0XCD,0X9C,0X31,0XC7,0X99,0XD9,0X98,0X19,
0XE1,0X0F,0X00,0XE3,0XFF,0XC1,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0XE1,0X0F,0X00,0XF1,0XFF,0X61,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X81,0X07,0X80,0XFF,0XFF,0X21,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X01,0X06,0XC0,0XFF,0XFF,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X01,0X00,0XC0,0XFF,0XFF,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X01,0X00,0XE6,0XFF,0XFF,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0XFF,0XFF,0XFF,0XFF,0XFF,0X01,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00, };

void setup(void) {

  u8g2.begin();
}

void loop(void) {
  u8g2.setFont(u8g2_font_HelvetiPixelOutline_te); //設定字型
  u8g2.firstPage();
  do {
    u8g2.drawStr(0,13,"Hello World !");  //輸出文字
    u8g2.drawXBMP(0,16, imgWidth, imgHeight, logo_bmp);  //繪圖
  } while ( u8g2.nextPage() );
  //delay(1000);
}
