市場上最普遍被使用的空氣品質感測模組，肯定就是PMS系列了，其中又以PMS5003最受歡迎。PMS系列不論是PMS3003、PMS5003、PMS7003，只有外觀設計不同，主要是吸進空氣的設計不一樣，但在使用上基本沒什麼差別，精準度也太致相同，所以可自行挑選喜歡的款式。
我們提供的教學套件裡附的是PMS5003，如果你手邊是其它型號，以下的教學也完全適用哦。
購買Arduino PM2.5空氣品質偵測套件：
https://www.jmaker.com.tw/products/pm25-project

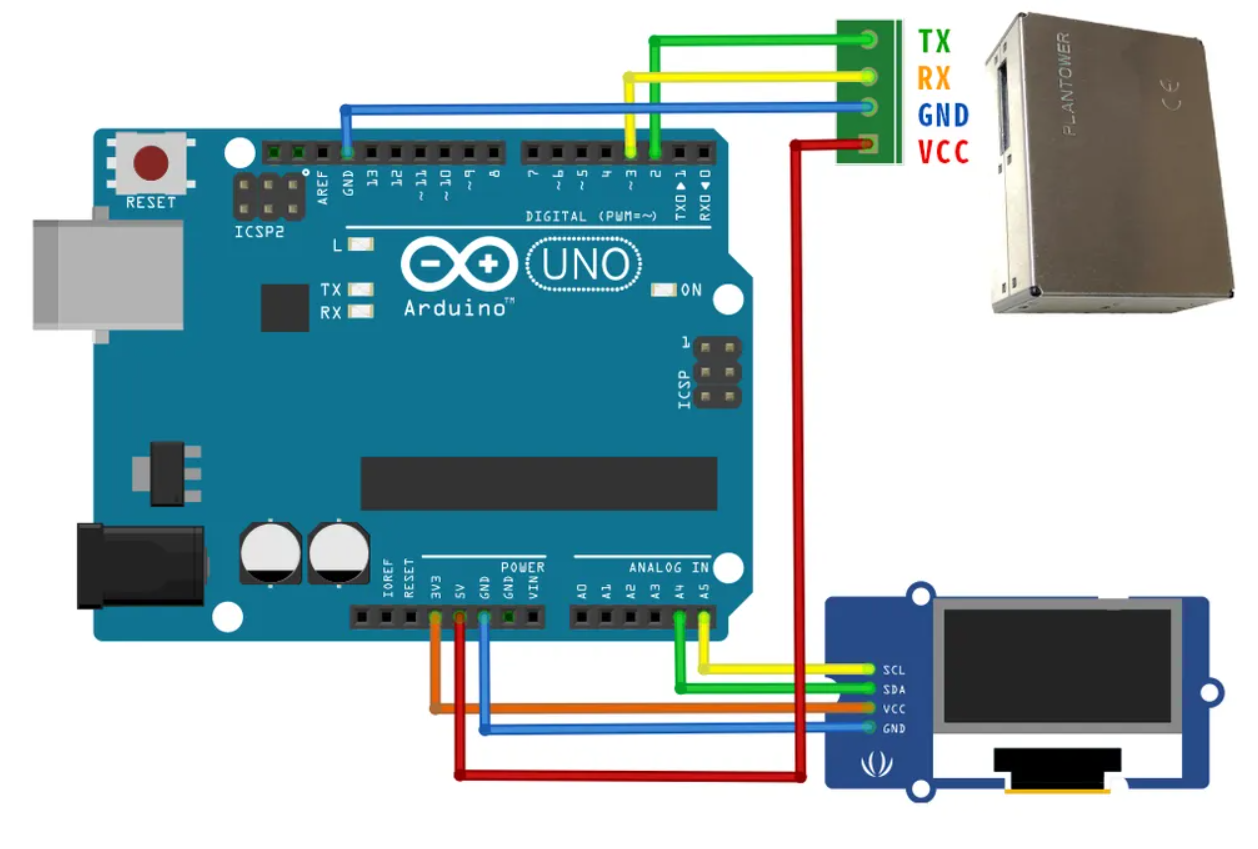

套件中會附有PMS專用的線材和轉接板，有了它們可以簡化接線的難度。把線的一頭插到PMS，另一頭插到轉接板，而轉接板上只有4個PIN，VCC接到UNO板上的5V，GND接到GND，TX接到PIN2，RX接到PIN3。
另外，因為我們要顯示偵測的結果，所以要有一個顯示器，套件中我們附的是一塊0.96吋的雙色OLED，這會讓顯示效果大大加分。
如果你對OLED的使用比較陌生，可以參考我們的完整教學。
教學：一套u8g2函式庫，玩遍所有OLED
https://blog.jmaker.com.tw/u8g2-oled/
在這個套件的OLED也有4個PIN，是I2C的版本，把VCC接到3.3V，GND接到GND，SDA接到A4，SCL接到A5，那就完成了。

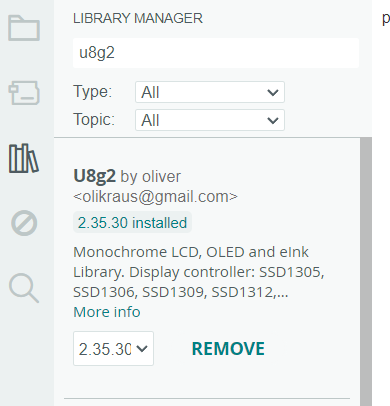

在開始寫程式之前，先把需要的2個函式庫安裝好。首先安裝OLED需要的u8g2函式庫：U8g2 by oliver。

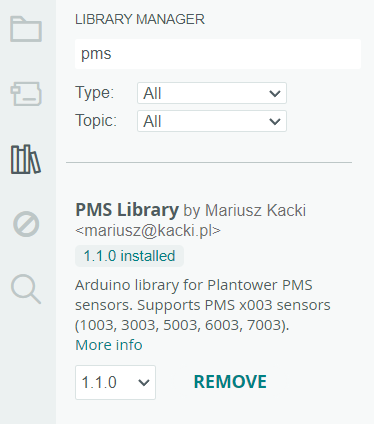

然後就是本範例的主角PMS的函式庫：PMS Library by Mariusz Kacki。
然後就開始寫程式吧。OLED的部份我們就不多介紹，只針對PMS部份。
先用SoftwareSerial建立和PMS連接的介面，接著建立PMS物件，利用它就可以從PMS取得偵測數據了。

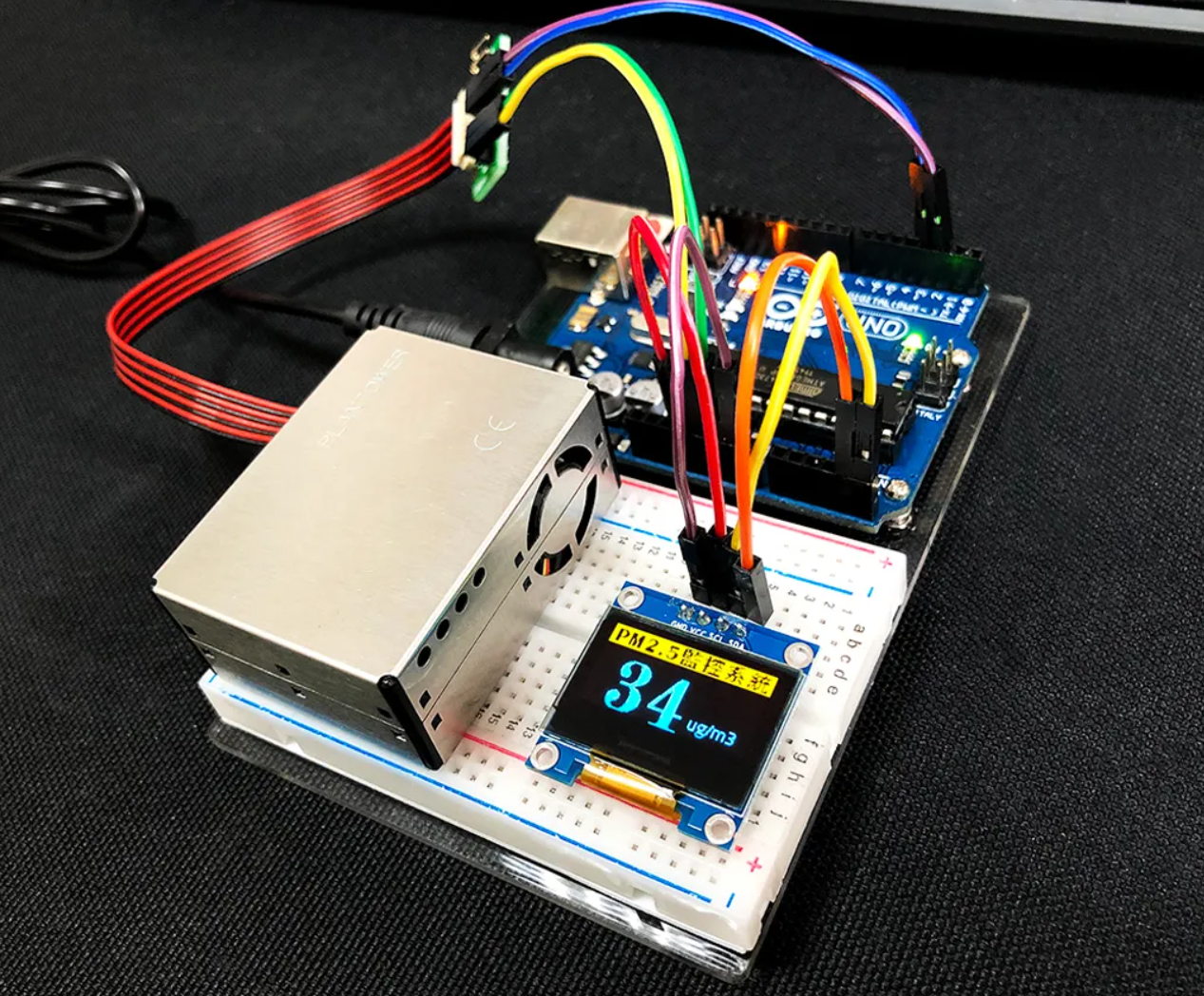

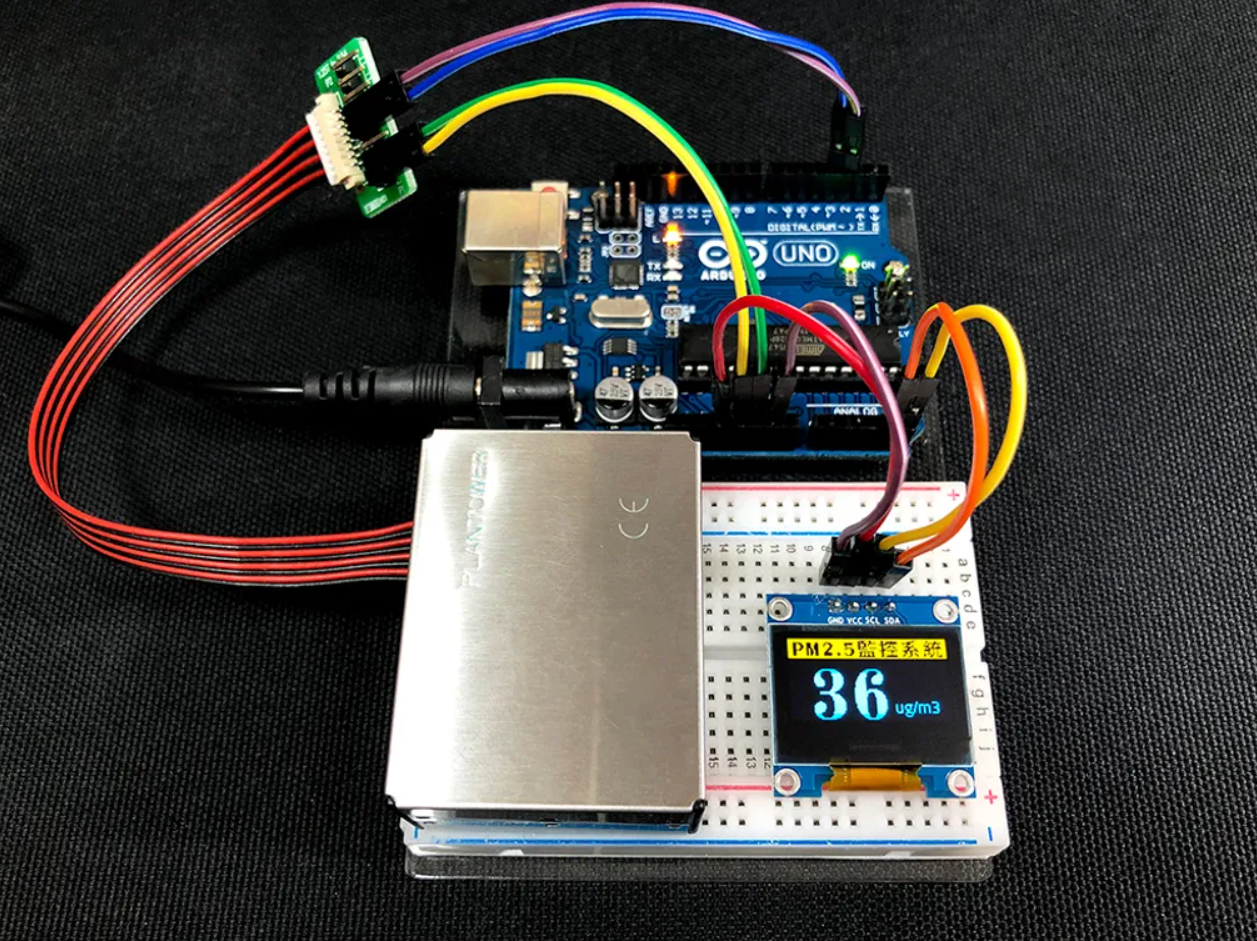

OLED顯示部份，上面黃色載入了一張傑森轉好的圖檔，顯示標題：PM2.5監控系統。下方就顯示大大的PM2.5數值。
PMS5003其實可以偵測多種空氣品質，但我們這裡只針對PM2.5，所以程式用了：pm25 = data.PM_AE_UG_2_5。
然後loop()就不斷更新PMS5003偵測到的數值，這樣我們的作品就完成了！
/*
* 本範程式為Arduino結合PMS5003 PM.2.5感測模組的範例程式，由傑森創工提供
* 本程式需配合0.96吋OLED，適用於PMS5003、PMS3003、PMS7003
*
* 1，請先安裝PMS Library by Mariusz Kacki和OLED的U8g2 by oliver函式庫，都可以在Arduino IDE程式管理員中找到。
*
* 購買套件：
* https://www.jmaker.com.tw/products/pm25-project
*
* 粉絲團：https://www.facebook.com/jasonshow
* 傑森創工購物網：https://www.jmaker.com.tw/
* 傑森創工部落格：https://blog.jmaker.com.tw/
*/
#include <Arduino.h>
#include <U8g2lib.h>
#ifdef U8X8_HAVE_HW_SPI
#include <SPI.h>
#endif
#ifdef U8X8_HAVE_HW_I2C
#include <Wire.h>
#endif
#include "PMS.h"
#include <SoftwareSerial.h>
SoftwareSerial pmsSerial(2, 3); //RX,TX。接到PMS5003的TX,RX
PMS pms(pmsSerial);
PMS::DATA data;
int pm25=0;
//這行是NodeOLED用的
//U8G2_SSD1306_128X64_NONAME_1_SW_I2C u8g2(U8G2_R0, /* clock=*/ D2, /* data=*/ D1, /* reset=*/ U8X8_PIN_NONE);
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE); //Arduino Uno+0.96吋OLED用這行
//U8G2_SH1106_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE); //如果用1.3吋OLED用這行
//OLED上方標題，用圖形表現
static const unsigned char PROGMEM title[256] = { /* 0X20,0X01,0X80,0X00,0X10,0X00, */
0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,
0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0X03,0XF3,0XCF,0XEF,0XFF,0X1F,0XFF,0XFD,0XFE,
0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XC9,0XF3,0XCF,0X00,0XFE,0XC1,0XFF,0X7C,0XFE,
0X0F,0X78,0X38,0X3E,0XF8,0X3F,0XE0,0X01,0X03,0X4F,0X00,0X1E,0XF0,0XFF,0X02,0XE0,
0X8F,0X71,0X38,0X9E,0XF1,0X3F,0XE0,0X39,0XF9,0X03,0XD6,0XDE,0XF1,0X7F,0X3B,0XFB,
0X8F,0X63,0X18,0XDE,0XE3,0X3F,0XFF,0X39,0XFD,0XCF,0XD3,0XFF,0X9C,0X3F,0X98,0XFB,
0X8F,0X63,0X18,0XDE,0XF3,0X7F,0XFF,0X01,0XFF,0XCF,0X91,0X3F,0XC0,0XFF,0X98,0XF0,
0X8F,0X63,0X10,0XFE,0XF1,0X7F,0XF0,0XD9,0X03,0XCF,0X3C,0XFE,0X31,0XFF,0X02,0XE0,
0X8F,0X71,0X12,0XFE,0XF8,0X3F,0XC7,0X01,0XFE,0X0F,0XFF,0XFF,0X78,0X7E,0XB0,0XFD,
0X0F,0X78,0X22,0X7E,0XFC,0XFF,0XC7,0XFF,0XFF,0X83,0X00,0X1E,0X00,0X3C,0XB0,0XFD,
0X8F,0X7F,0X22,0X3E,0XFE,0XFF,0XC7,0X03,0XC0,0XCF,0XCF,0X3F,0XE6,0XFD,0XBB,0XFD,
0X8F,0X7F,0X22,0X1E,0XF0,0XBC,0XC7,0XB3,0XCD,0XCF,0XEF,0X7F,0X26,0X7F,0XB1,0XFD,
0X8F,0X7F,0X22,0X1E,0XF0,0X38,0XE3,0XB3,0XCD,0XCF,0XEF,0X3F,0X67,0X3E,0X95,0XED,
0X8F,0X7F,0X32,0X1E,0XF0,0X7C,0XF0,0X93,0XC8,0XCF,0X00,0X9E,0XE7,0X3C,0XC5,0XE5,
0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0X01,0X80,0X47,0X00,0XDE,0XF1,0XBD,0XE7,0XE1,
0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,
};
void setup()
{
Serial.begin(9600);
pmsSerial.begin(9600);
u8g2.begin();
}
void loop()
{
u8g2.setFont(u8g2_font_samim_16_t_all); //字型
u8g2.firstPage();
do {
u8g2.drawXBMP(0,0, 128, 16, title);
u8g2.setCursor(16, 64);
u8g2.setFont(u8g2_font_osb41_tn);
if (pms.read(data)){ //讀取PMS的數值
pm25 = data.PM_AE_UG_2_5;
Serial.print("PM 2.5 (ug/m3): ");
Serial.println(data.PM_AE_UG_2_5);
}
u8g2.print(pm25); //將讀到的PM2.5數值顯示在OLED上
u8g2.setCursor(83, 58);
u8g2.setFont(u8g2_font_samim_12_t_all);
u8g2.print("ug/m3");
} while ( u8g2.nextPage() );
}
