[Arduino範例] DS1302時鐘模組快速上手

Arduino本身並沒有時鐘功能，所以必須靠其它模組才能提供時間的功能。最常見的就是DS1302時間模組。使用方法相當簡單，只要找對了函式庫，輕鬆就能寫出程式。

請先安裝 Rtc by Makuna 時間模組函式庫，可以在Arduino IDE的程式管理員中找到。

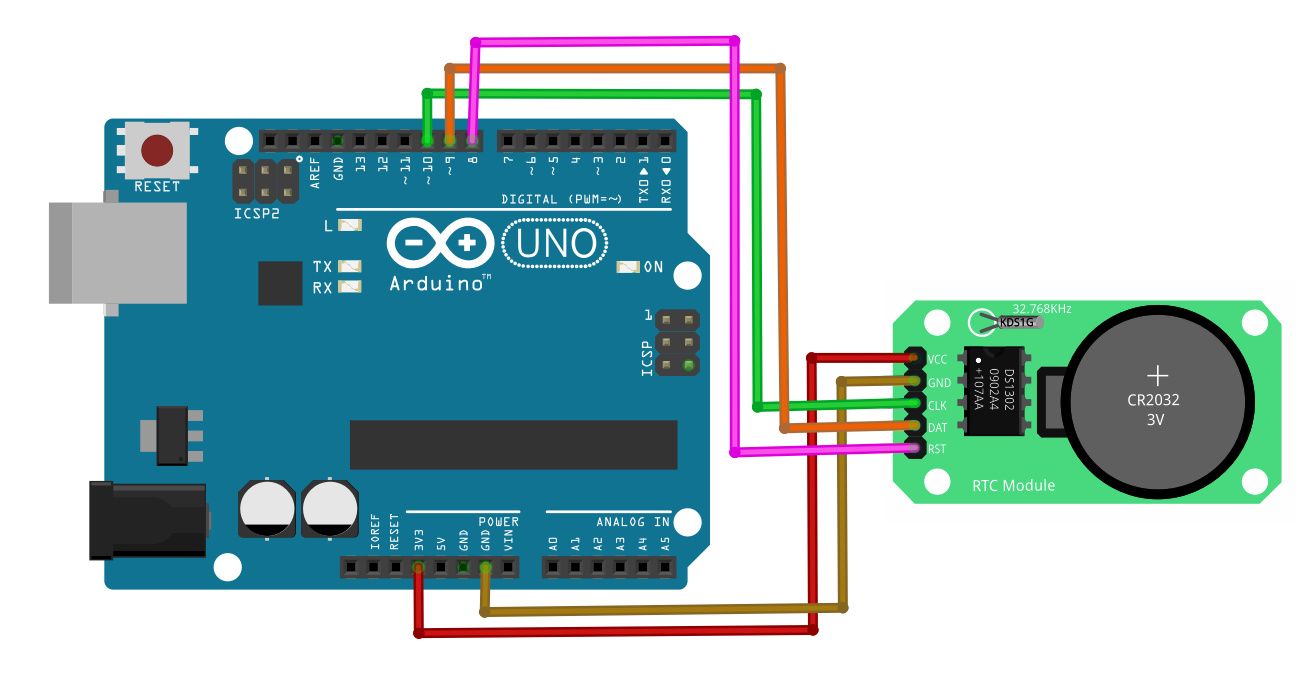

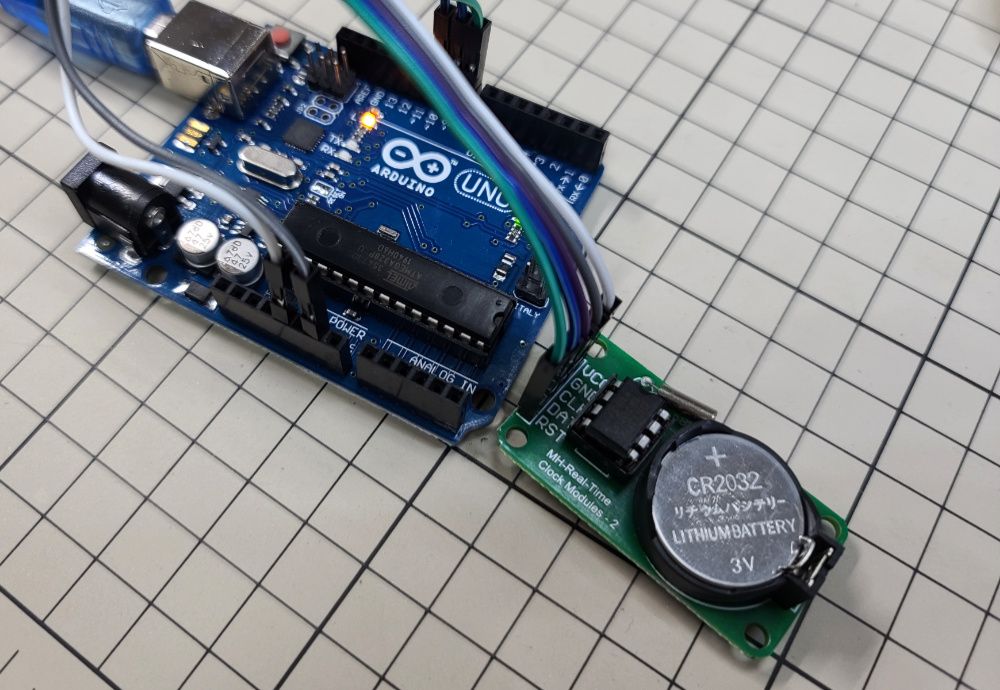

接線不難，DS1302有3條信號線，可以從程式中自行修改。1602是I2C介面，SDA接A4，SCL接A5，大家應該很熟了。

DS1302的函式庫不少，傑森比較愛用Rtc by Makuna 時間模組函式庫，它提供的範例中用的設定時間方式是全自動的，自動取得編譯時的時間和DS1302來比對，DS1302如果時間慢了，就進行更新，不用我們手動來KEY，對初學者來說相當方便。

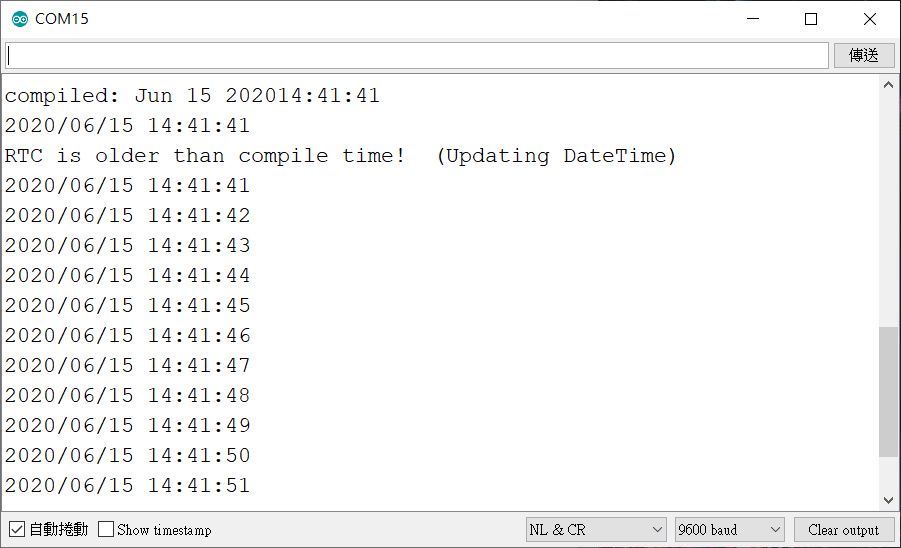

這個例子很簡單，我們取得日期、時間後，將它顯示在監控視窗中。

#include <Wire.h>

#include <ThreeWire.h>
#include <RtcDS1302.h>

// DS1302接線指示: 可依需求修改
// DS1302 CLK/SCLK --> 10
// DS1302 DAT/IO --> 9
// DS1302 RST/CE --> 8
// DS1302 VCC --> 3.3v - 5v
// DS1302 GND --> GND

ThreeWire myWire(9, 10, 8); // IO, SCLK, CE
RtcDS1302<ThreeWire> Rtc(myWire);

void setup ()
{
  Serial.begin(9600);

  Serial.print("compiled: ");
  Serial.print(__DATE__);
  Serial.println(__TIME__);

  Rtc.Begin();

  //__DATE__，__TIME__，是程式碼編譯時的日期和時間
  RtcDateTime compiled = RtcDateTime(__DATE__, __TIME__);
  printDateTime(compiled);
  Serial.println();

  //判斷DS1302是否接好
  if (!Rtc.IsDateTimeValid())
  {
    // Common Causes:
    //    1) first time you ran and the device wasn't running yet
    //    2) the battery on the device is low or even missing

    Serial.println("RTC lost confidence in the DateTime!");
    Rtc.SetDateTime(compiled);
  }

  if (Rtc.GetIsWriteProtected())
  {
    Serial.println("RTC was write protected, enabling writing now");
    Rtc.SetIsWriteProtected(false);
  }

  if (!Rtc.GetIsRunning())
  {
    Serial.println("RTC was not actively running, starting now");
    Rtc.SetIsRunning(true);
  }

  //判斷DS1302上紀綠的時間和編譯時的時間，哪個比較新
  //如果編譯時間比較新，就進行設定，把DS1302上的時間改成新的時間
  //now：DS1302上紀綠的時間，compiled：編譯時的時間
  RtcDateTime now = Rtc.GetDateTime();
  if (now < compiled)
  {
    Serial.println("RTC is older than compile time!  (Updating DateTime)");
    //編譯時間比較新，把DS1302上的時間改成編譯的時間
    Rtc.SetDateTime(compiled);
  }
  else if (now > compiled)
  {
    Serial.println("RTC is newer than compile time. (this is expected)");
  }
  else if (now == compiled)
  {
    Serial.println("RTC is the same as compile time! (not expected but all is fine)");
  }

}

void loop ()
{
  RtcDateTime now = Rtc.GetDateTime();

  printDateTime(now);
  Serial.println();

  //判斷DS1302是否正常，如果不正常，一般是線沒接好，或是電池沒電了
  if (!now.IsValid())
  {
    Serial.println("RTC lost confidence in the DateTime!");
  }

  delay(10000); // 10秒更新一次
}

#define countof(a) (sizeof(a) / sizeof(a[0]))

//顯示完整年月日時間的副程式
void printDateTime(const RtcDateTime& dt)
{
  char datestring[20];

  snprintf_P(datestring,
             countof(datestring),
             PSTR("%02u/%02u/%04u %02u:%02u:%02u"),
             dt.Month(),
             dt.Day(),
             dt.Year(),
             dt.Hour(),
             dt.Minute(),
             dt.Second() );
  Serial.print(datestring);
}

如果還想搭配LCD來顯示，請參考另一篇範例哦！

Arduino大字型LCD時鐘，使用DS1302模組
