《ESP32 入門》ESP32 輕觸按鈕（Tactile Switch）教學

輕觸按鈕（Tactile Switch）是電子專題中最常見的輸入元件之一，不管是控制 LED 開關、切換模式，還是觸發特定功能，都少不了它。這篇教學會帶你從零開始，了解輕觸按鈕的原理，並搭配 ESP32 NodeMCU-32S 完成從基礎讀取到進階應用的完整實作。

認識輕觸按鈕

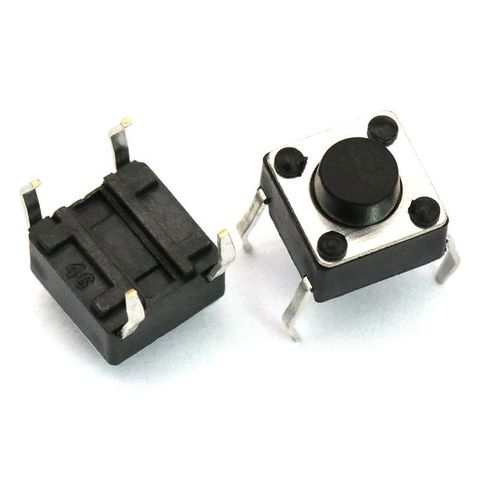

外觀與結構

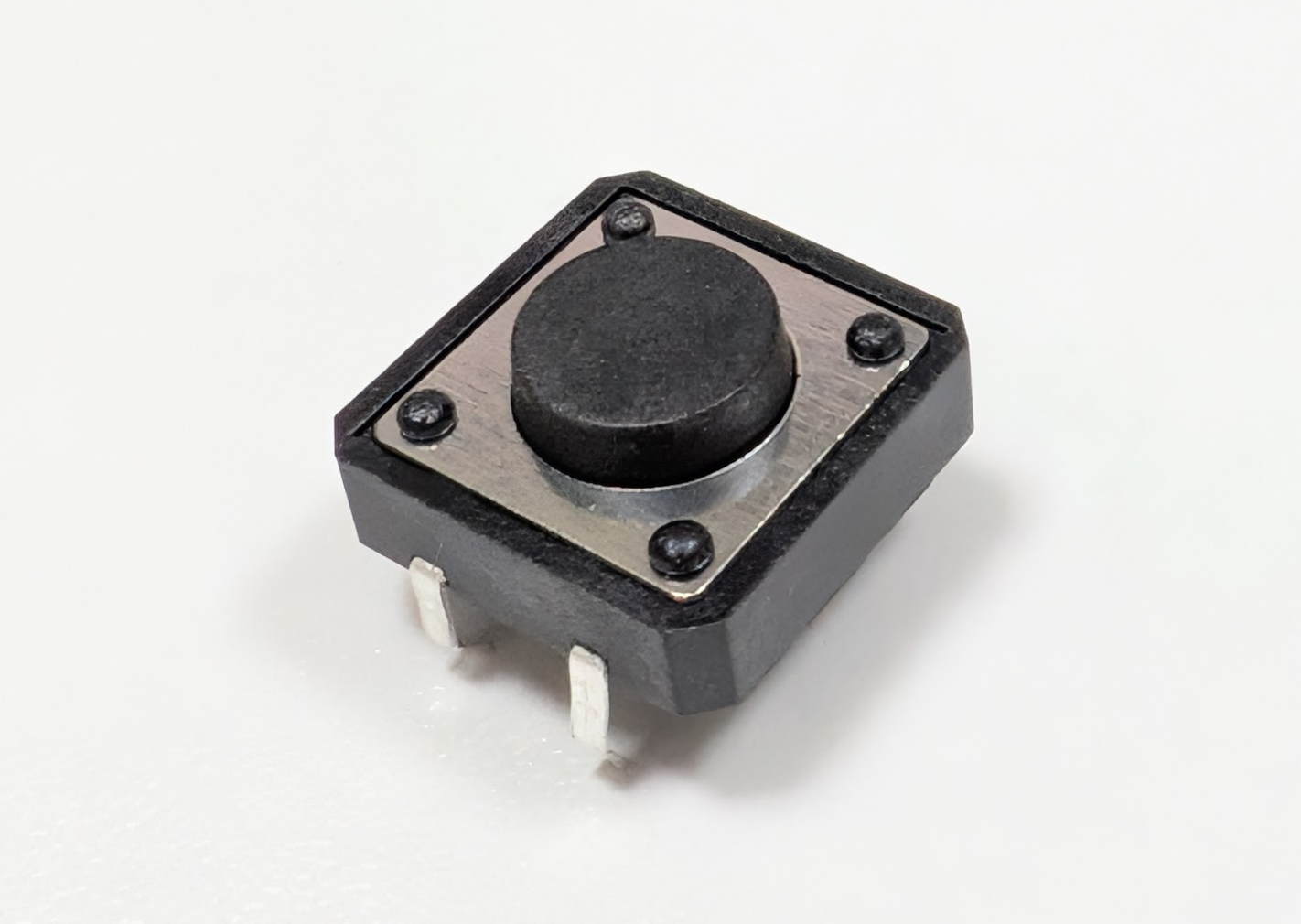

輕觸按鈕通常是一個 6mm × 6mm 或 12mm × 12mm 的正方形元件，底部有 4 支金屬接腳。按鈕頂部有一個圓形的按壓帽，按下時內部的金屬片會接觸導通，放開後彈簧會將金屬片彈回，恢復斷路狀態。

接腳說明

4 支腳其實只分成 2 組，同一側的 2 支腳是直接相連的：

  腳1 ──┐     ┌── 腳2
        │按鈕│
  腳3 ──┘     └── 腳4

• 腳1 和 腳3 永遠導通（同一側）
• 腳2 和 腳4 永遠導通（同一側）
• 按下按鈕時，腳1/腳3 才會和 腳2/腳4 導通

實際接線時只需要使用對角的 2 支腳即可（例如腳1 和 腳4）。

工作特性

為什麼按鈕需要上拉或下拉電阻？

在開始接線之前，先搞懂一個初學者最常卡關的觀念：浮接（Floating）問題。

浮接狀態 — 不接電阻會怎樣？

假設我們把按鈕一端接 3.3V、另一端接 GPIO，中間不加任何電阻：

         ┌─── 3.3V
         │
       [按鈕]
         │
  GPIO ──┘

• 按鈕按下時：GPIO 被拉到 3.3V → 讀到 HIGH ✔ 沒問題
• 按鈕沒按下時：GPIO 哪裡都沒接 → 浮接狀態 ✘ 大問題！

浮接時 GPIO 就像一根天線，會受到周圍電磁干擾的影響，讀值會在 HIGH 和 LOW 之間隨機跳動。序列埠的輸出可能長這樣：

1 0 1 1 0 0 1 0 1 1 1 0 0 1 0 ...  ← 完全不可預測！

這就是為什麼按鈕電路一定要搭配上拉電阻（Pull-up）或下拉電阻（Pull-down），在按鈕未按下時給 GPIO 一個明確的電位。

下拉電阻（Pull-down）— 預設 LOW

下拉電阻把 GPIO 「拉」向 GND，讓按鈕未按下時維持在 LOW：

         ┌─── 3.3V
         │
       [按鈕]
         │
  GPIO ──┤
         │
       [10KΩ]  ← 下拉電阻
         │
         └─── GND

工作原理：

• 按鈕未按下時： GPIO 透過 10KΩ 電阻連接到 GND。沒有電流流過（因為上方斷路），GPIO 電壓 = 0V → 讀到 LOW
• 按鈕按下時： GPIO 同時連到 3.3V（經過按鈕）和 GND（經過 10KΩ）。因為按鈕的電阻趨近 0Ω，遠小於 10KΩ，根據分壓原理，GPIO 電壓 ≈ 3.3V → 讀到 HIGH

按鈕未按下：                    按鈕按下：
3.3V ─ ✘（斷路）─ GPIO          3.3V ─ [按鈕≈0Ω] ─ GPIO
                    │                                │
                  [10KΩ]                           [10KΩ]
                    │                                │
                   GND                              GND

GPIO = 0V (LOW) ✔              GPIO ≈ 3.3V (HIGH) ✔

邏輯很直覺：按下 = HIGH，沒按 = LOW。

上拉電阻（Pull-up）— 預設 HIGH

上拉電阻把 GPIO 「拉」向 3.3V，讓按鈕未按下時維持在 HIGH：

         ┌─── 3.3V
         │
       [10KΩ]  ← 上拉電阻
         │
  GPIO ──┤
         │
       [按鈕]
         │
         └─── GND

工作原理：

• 按鈕未按下時： GPIO 透過 10KΩ 電阻連接到 3.3V。沒有電流流過（因為下方斷路），GPIO 電壓 = 3.3V → 讀到 HIGH
• 按鈕按下時： GPIO 同時連到 3.3V（經過 10KΩ）和 GND（經過按鈕）。按鈕電阻趨近 0Ω，遠小於 10KΩ，GPIO 電壓 ≈ 0V → 讀到 LOW

按鈕未按下：                    按鈕按下：
3.3V                            3.3V
 │                               │
[10KΩ]                         [10KΩ]
 │                               │
GPIO                            GPIO
 │                               │
 ✘（斷路）                     [按鈕≈0Ω]
                                 │
                                GND

GPIO = 3.3V (HIGH) ✔           GPIO ≈ 0V (LOW) ✔

邏輯和下拉相反：按下 = LOW，沒按 = HIGH。初學者可能覺得「按下卻是 LOW」有點反直覺，但習慣就好，而且上拉電阻在實務上使用更廣泛。

為什麼用 10KΩ？

電阻值的選擇是一個權衡：

• 太小（例如 1KΩ）：按鈕按下時從 3.3V 到 GND 的電流較大（3.3mA），浪費電力，對電池供電的專案不友好
• 太大（例如 1MΩ）：拉力太弱，容易受到電磁干擾，訊號不穩定
• 10KΩ 是業界慣用值：按下時電流僅 0.33mA（3.3V ÷ 10KΩ），既省電又穩定

ESP32 內建上拉/下拉電阻

好消息是 ESP32 內部已經幫每個 GPIO 都準備了上拉和下拉電阻（約 45KΩ），只要在程式裡設定就能啟用，不需要外接電阻：

pinMode(pin, INPUT_PULLUP);    // 啟用內建上拉電阻（約 45KΩ）
pinMode(pin, INPUT_PULLDOWN);  // 啟用內建下拉電阻（約 45KΩ）
pinMode(pin, INPUT);           // 不啟用 → 浮接，需自行外接電阻

注意： GPIO 34、35、36、39 是僅輸入腳位（Input Only），沒有內建上拉/下拉電阻，使用這些腳位時必須外接電阻。

上拉 vs 下拉，該選哪個？

結論：大多數情況建議使用上拉電阻（INPUT_PULLUP），原因如下：

1. 接線最簡單 — 按鈕一端接 GPIO、另一端接 GND，只需兩條線
2. 業界標準 — Arduino、ESP32 社群的範例幾乎都用上拉
3. ESP32 內建支援 — 不需要額外零件，INPUT_PULLUP 一行搞定
4. 抗干擾較好 — 高電位做為預設狀態在實務上比較穩定

硬體準備

所需材料

• ESP32 NodeMCU-32S 開發板 × 1
• 12×12mm 輕觸按鈕 × 1
• 10KΩ 電阻 × 1（外部下拉用，選用）
• LED × 1（選用，用於輸出測試）
• 220Ω 電阻 × 1（選用，限流用）
• 麵包板 × 1
• 杜邦線若干

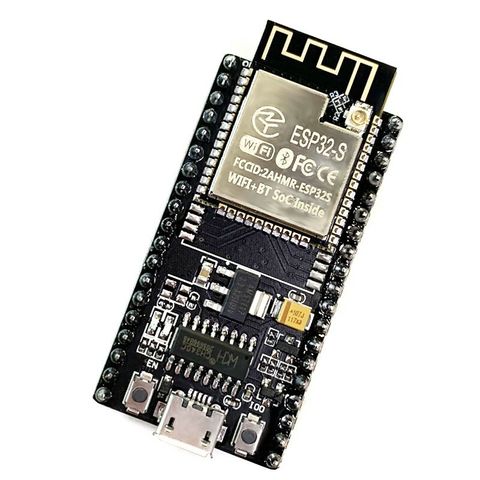

NodeMCU-32S 相容版本 ESP32開發板 WiFi 藍牙 可用Arduino IDE

全腳位引出，還保持迷你的身型，插上麵包後還能插杜邦線，真的是太棒了！ 和NodeMCU V2幾乎一樣尺寸！ 有5V供電輸出，非常方便！ 有了ESP32開發板，真的可以忘記原來的那些Arduino板子了！ 可以用Arduino IDE開發，但效能更強大，還內建WiFi 傑森實測記錄，大家可以到 F 粉 絲 團 B 看貼文哦！ ESP32-D0WDQ6 內置兩個低功耗 Xtensa® 32-bit LX6 MCU。片上存儲包括： • 448 KB 的 ROM，用於程序啟動和內核功能

傑森創工 - 網路商店 - Arduino、ESP32的專家，創客的好朋友

12*12*5mm 輕觸開關 4腳 微動按鈕 按鍵 4個一組

尺寸：12*12*5mm 4個為1組，1組10元。 非常適合插在麵包板上，比8*8的還容易插

傑森創工 - 網路商店 - Arduino、ESP32的專家，創客的好朋友

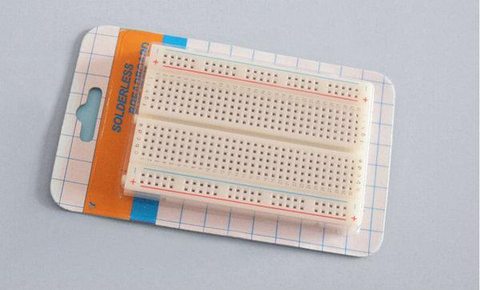

400孔 麵包板 紅藍線 85x55mm Arduino 迷你麵包板 小麵包板

高品質麵包板 400孔，紅藍線 多次拔插也不會鬆動

傑森創工 - 網路商店 - Arduino、ESP32的專家，創客的好朋友

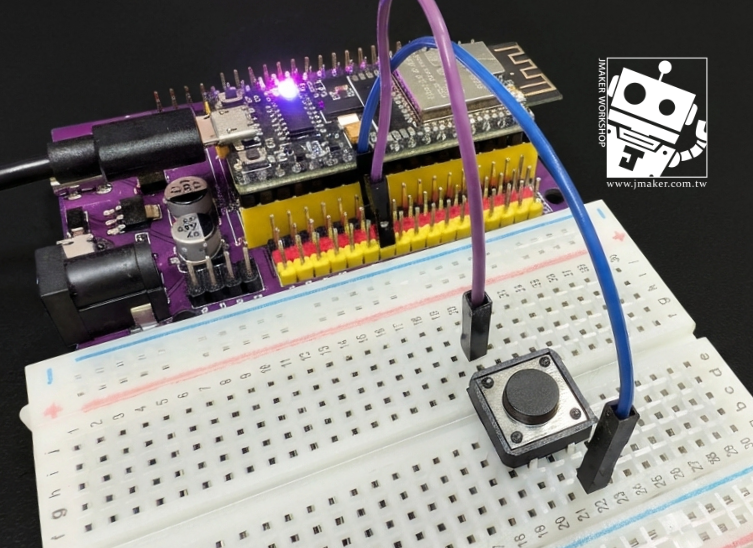

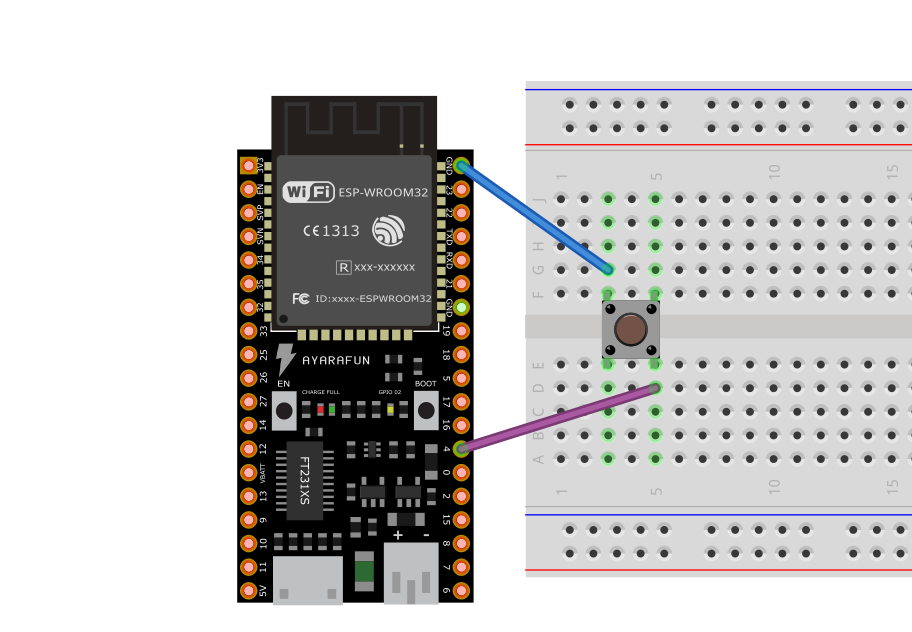

接線方式一：使用內建上拉電阻（推薦）

這是最簡單的接法，不需要額外電阻，只要兩條線：

ESP32 NodeMCU-32S          輕觸按鈕
─────────────────          ────────
GPIO 4  ──────────────────  腳1（一端）
GND     ──────────────────  腳4（對角另一端）

程式裡設定 INPUT_PULLUP，ESP32 內部的 45KΩ 上拉電阻就會幫你把 GPIO 拉到 HIGH：

• 按鈕未按下 → GPIO 讀到 HIGH（1）
• 按鈕按下時 → GPIO 透過按鈕接到 GND → 讀到 LOW（0）

接線方式二：外接下拉電阻

如果偏好「按下 = HIGH」的直覺邏輯，可以外接下拉電阻：

3.3V ── 按鈕 ── GPIO 4 ── 10KΩ電阻 ── GND

程式裡設定 INPUT（不啟用內建電阻），由外部 10KΩ 負責下拉：

• 按鈕未按下 → GPIO 被 10KΩ 拉到 GND → 讀到 LOW（0）
• 按鈕按下時 → GPIO 被按鈕拉到 3.3V → 讀到 HIGH（1）

接線方式三：使用內建下拉電阻

ESP32 獨有的優勢（Arduino UNO 沒有內建下拉），不需要外接電阻：

ESP32 NodeMCU-32S          輕觸按鈕
─────────────────          ────────
GPIO 4  ──────────────────  腳1（一端）
3.3V    ──────────────────  腳4（對角另一端）

程式裡設定 INPUT_PULLDOWN：

• 按鈕未按下 → GPIO 被內建電阻拉到 GND → 讀到 LOW（0）
• 按鈕按下時 → GPIO 被按鈕拉到 3.3V → 讀到 HIGH（1）

注意： ESP32 的 GPIO 工作電壓為 3.3V，請勿直接接 5V 訊號。

範例一：基礎按鈕讀取

我們選擇用最簡單接線，也就是不接電阻，使用內建上拉電阻，按下按鈕時在序列埠顯示訊息。

// 基礎按鈕讀取
// 使用 ESP32 內建上拉電阻

const int buttonPin = 4;  // 按鈕接在 GPIO 4

void setup() {
  Serial.begin(115200);
  pinMode(buttonPin, INPUT_PULLUP);  // 啟用內建上拉電阻
  Serial.println("按鈕讀取測試 - 準備就緒");
}

void loop() {
  int buttonState = digitalRead(buttonPin);

  if (buttonState == LOW) {  // INPUT_PULLUP 時，按下為 LOW
    Serial.println("按鈕被按下了！");
  }

  delay(100);  // 簡單延遲避免過度輸出
}

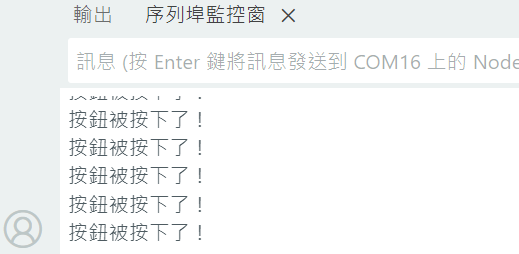

上傳程式後打開序列埠監控視窗（鮑率 115200），按下按鈕就能看到訊息。

但是你也會發現，雖然只是輕輕按一下，卻跳出一大串的觸發提示，下一節就要教大家解決這個問題！

範例二：軟體消彈跳（Debounce）

機械按鈕在按下和放開的瞬間，金屬接點會產生多次快速的通斷，稱為「彈跳」（Bounce）。如果不處理，一次按壓可能會被判讀為多次觸發。

什麼是彈跳？

按鈕按下的瞬間，訊號可能長這樣：

HIGH ─────┐ ┌┐ ┌┐ ┌──────────────────── HIGH
          └─┘└─┘└─┘
LOW                                      LOW
          ← 彈跳區間 →
          （約 5～20ms）

消彈跳程式

// 軟體消彈跳（Debounce）範例

const int buttonPin = 4;

int buttonState = HIGH;          // 目前按鈕狀態
int lastButtonState = HIGH;      // 上一次按鈕狀態
unsigned long lastDebounceTime = 0;
const unsigned long debounceDelay = 50;  // 消彈跳延遲（毫秒）

void setup() {
  Serial.begin(115200);
  pinMode(buttonPin, INPUT_PULLUP);
  Serial.println("消彈跳測試 - 準備就緒");
}

void loop() {
  int reading = digitalRead(buttonPin);

  // 如果讀值有變化，重置計時器
  if (reading != lastButtonState) {
    lastDebounceTime = millis();
  }

  // 超過消彈跳延遲才更新狀態
  if ((millis() - lastDebounceTime) > debounceDelay) {
    if (reading != buttonState) {
      buttonState = reading;

      // 只在按下的瞬間觸發（HIGH → LOW）
      if (buttonState == LOW) {
        Serial.println("按鈕觸發！（已消彈跳）");
      }
    }
  }

  lastButtonState = reading;
}

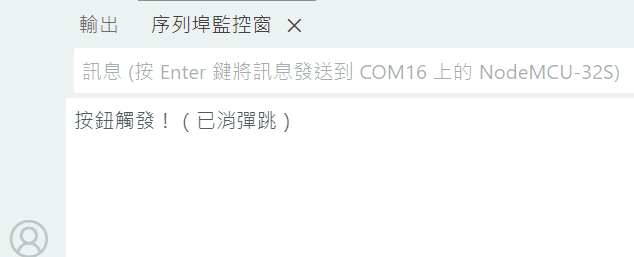

這個方法的核心邏輯是：讀值必須穩定超過 50 毫秒，才算有效的狀態變化。

現在按一下就只會觸發一次囉！

範例三：按鈕切換 LED（Toggle）

每按一次按鈕，LED 在亮和滅之間切換，這是最實用的按鈕應用之一。我們直接用ESP32內建的LED就好，就不用另外接線了！

程式碼

// 按鈕切換 LED（Toggle）
// 結合消彈跳處理

const int buttonPin = 4;
const int ledPin = 2;  // GPIO 2（板載 LED）

bool ledState = false;
int lastButtonState = HIGH;
unsigned long lastDebounceTime = 0;
const unsigned long debounceDelay = 50;

void setup() {
  Serial.begin(115200);
  pinMode(buttonPin, INPUT_PULLUP);
  pinMode(ledPin, OUTPUT);
  digitalWrite(ledPin, LOW);
  Serial.println("LED 切換測試 - 準備就緒");
}

void loop() {
  int reading = digitalRead(buttonPin);

  if (reading != lastButtonState) {
    lastDebounceTime = millis();
  }

  if ((millis() - lastDebounceTime) > debounceDelay) {
    static int buttonState = HIGH;
    if (reading != buttonState) {
      buttonState = reading;

      if (buttonState == LOW) {
        ledState = !ledState;  // 切換狀態
        digitalWrite(ledPin, ledState ? HIGH : LOW);
        Serial.print("LED 狀態：");
        Serial.println(ledState ? "ON" : "OFF");
      }
    }
  }

  lastButtonState = reading;
}

範例四：使用中斷（Interrupt）處理按鈕

前面的範例都使用 loop() 輪詢的方式讀取按鈕，但如果主程式有其他耗時的任務，可能會漏掉按鈕事件。使用中斷（Interrupt）可以確保按鈕事件即時被捕捉。

// 使用中斷（Interrupt）處理按鈕

const int buttonPin = 4;
const int ledPin = 2;

volatile bool buttonPressed = false;  // volatile 確保在中斷中正確更新
bool ledState = false;
unsigned long lastInterruptTime = 0;

// 中斷服務程式（ISR）
void IRAM_ATTR handleButtonPress() {
  unsigned long interruptTime = millis();
  // 在 ISR 中做簡易消彈跳
  if (interruptTime - lastInterruptTime > 200) {
    buttonPressed = true;
    lastInterruptTime = interruptTime;
  }
}

void setup() {
  Serial.begin(115200);
  pinMode(buttonPin, INPUT_PULLUP);
  pinMode(ledPin, OUTPUT);

  // 設定中斷：FALLING = HIGH→LOW（按下的瞬間）
  attachInterrupt(digitalPinToInterrupt(buttonPin), handleButtonPress, FALLING);

  Serial.println("中斷模式測試 - 準備就緒");
}

void loop() {
  if (buttonPressed) {
    buttonPressed = false;
    ledState = !ledState;
    digitalWrite(ledPin, ledState ? HIGH : LOW);
    Serial.print("LED 狀態（中斷觸發）：");
    Serial.println(ledState ? "ON" : "OFF");
  }

  // 主程式可以做其他事情，不怕漏掉按鈕事件
  // 例如：讀取感測器、處理網路通訊等
}

中斷重點說明

注意： ISR 裡不要做耗時操作（如 Serial.println、delay），只設定旗標，在 loop() 中處理。

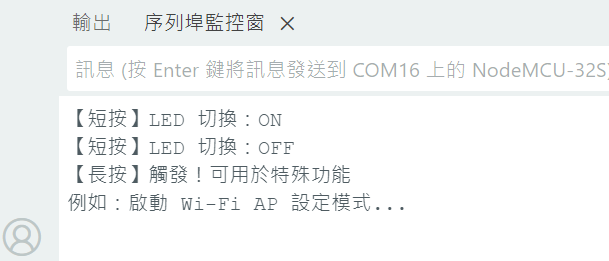

範例五：偵測長按與短按

實務上常需要區分「短按」和「長按」來執行不同功能，例如短按切換 LED、長按啟動 Wi-Fi 設定模式。

// 偵測長按與短按

const int buttonPin = 4;
const int ledPin = 2;

bool ledState = false;
int lastButtonState = HIGH;
unsigned long pressStartTime = 0;
bool isPressing = false;
const unsigned long longPressTime = 1000;  // 長按門檻：1 秒

void setup() {
  Serial.begin(115200);
  pinMode(buttonPin, INPUT_PULLUP);
  pinMode(ledPin, OUTPUT);
  Serial.println("長按/短按偵測 - 準備就緒");
}

void loop() {
  int reading = digitalRead(buttonPin);

  // 偵測按下（HIGH → LOW）
  if (reading == LOW && lastButtonState == HIGH) {
    pressStartTime = millis();
    isPressing = true;
  }

  // 偵測放開（LOW → HIGH）
  if (reading == HIGH && lastButtonState == LOW) {
    if (isPressing) {
      unsigned long pressDuration = millis() - pressStartTime;

      if (pressDuration >= longPressTime) {
        // 長按動作
        Serial.println("【長按】觸發！可用於特殊功能");
        Serial.println("例如：啟動 Wi-Fi AP 設定模式...");
      } else if (pressDuration > 50) {  // 大於 50ms 排除彈跳
        // 短按動作
        ledState = !ledState;
        digitalWrite(ledPin, ledState ? HIGH : LOW);
        Serial.print("【短按】LED 切換：");
        Serial.println(ledState ? "ON" : "OFF");
      }
      isPressing = false;
    }
  }

  lastButtonState = reading;
  delay(10);  // 小延遲穩定讀值
}

常見問題排除

按鈕按下沒反應？

1. 確認接腳是否接在對角位置，同側的兩支腳本來就是相連的
2. 用三用電表的導通模式測試按鈕是否正常
3. 確認 GPIO 腳位是否正確，NodeMCU-32S 的絲印編號對應實際 GPIO
4. 檢查是否使用了僅供輸入的腳位（GPIO 34、35、36、39 沒有內建上拉電阻）

按一次觸發好幾次？

這就是彈跳問題，請參考範例二的消彈跳處理。50ms 的延遲通常足夠，如果仍有問題可以嘗試增加到 80～100ms。

ESP32 哪些 GPIO 可以用？

延伸應用

學會按鈕操作後，可以嘗試以下進階應用：

• 多按鈕選單系統：用 3 個按鈕（上、下、確認）搭配 OLED 做出選單介面
• 按鈕 + Wi-Fi 控制：短按切換本地 LED，長按啟動 AP 模式進行 Wi-Fi 設定
• 按鈕計數器：搭配 LCD 顯示按壓次數，可做簡易計數器或碼表
• 按鈕組合鍵：同時偵測多個按鈕的組合，實現密碼鎖功能
• 按鈕 + MQTT：按下按鈕透過 MQTT 發送訊息，實現 IoT 遠端控制

總結

這篇教學涵蓋了 ESP32 NodeMCU-32S 搭配輕觸按鈕的完整學習路徑：

1. 基礎讀取 — 認識 digitalRead() 和 INPUT_PULLUP
2. 消彈跳 — 解決機械按鈕的訊號不穩問題
3. Toggle 切換 — 最常用的按鈕應用模式
4. 中斷處理 — 確保不漏接按鈕事件
5. 長按/短按 — 單一按鈕實現多功能

掌握這些基礎後，按鈕就能成為你各種 ESP32 專題中可靠的輸入介面。下一步可以試著把按鈕和 OLED 顯示器、Wi-Fi 功能結合，做出更完整的互動專案！
