內建TFT LCD的ESP32迷你開發板：M5StickC測試報告

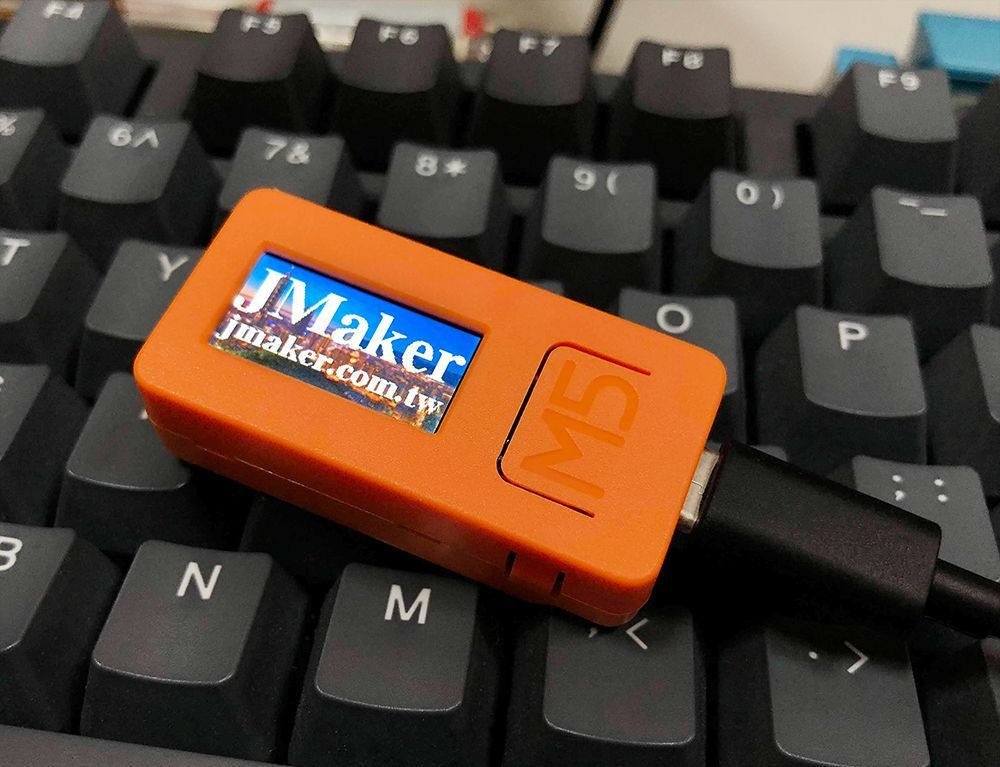

m5c-1

M5StickC是M5Stack系列開發板其中一款，特色是超迷你的，但一樣是用ESP32當核心，還有搭配0.96吋全彩的TFT LCD，內建小電池、6軸加速度感測器、麥克風、按鍵、LED，還有一組Grove的接頭，可以接I2C的設備，只是其它的PIN腳少了一些，適合比較小型的專題。

購買M5StickC：
https://www.jmaker.com.tw/products/m5stickc

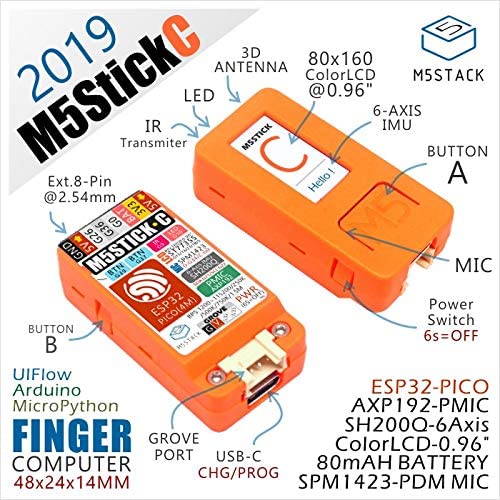

m5c-2

官方規格說明：

MCU: ESP32 Tensilica LX6 Dual-Core 240 MHz
SRAM: 520 KB
4 MByte Flash
6-Axis IMU: MPU6886
Communication:
Wi-fi: 802.11 b/g/n HT40
Bluetooth
Input voltage: 5V / 500mA
Interface:
1x I2C/ Uart/ I/O (Grove compatible)
1x USB type C
1x 8 Pin port
Display: colored IPS LCD 0.96" 80 x 160 px – ST7735S
Microphone: SPM1423
Battery: 95 mAh / 3.7 V - in Bottom module
Operating temperature: 0 °C to 40 °C
Casing: plastic - Orange
Three buttons: Power / Reset / Function button
Dimensions: 48.2mm x 25.5mm x 13.7mm
Weight: 15.1 g

第一次開機板子就已經寫入一支FactoryTest的程式，LCD會運作，上面會顯示一些訊息，按鍵A按了會產生亮度的變化，按鍵B按了會讓內建的LED亮起來。

請注意！電源鍵按住6秒，就是關機。但開機呢？再按6秒嗎？千萬不要！如果是未插USB線，電池還有電的話，只要按一下就開機了。但如果已經接了USB線，只要拔掉USB線，再插上就能開機了。如果關機後你多按了一次6秒，會發現還是開不了機，那就請你再按6秒，再重插USB線，就能開機了，這似乎是它的小Bug。

M5StickC骨子裡是一塊ESP32的板子，所以要先幫Arduino IDE設定好ESP32的環境，可以參考傑森之前寫的教學：
/esp32-setup/

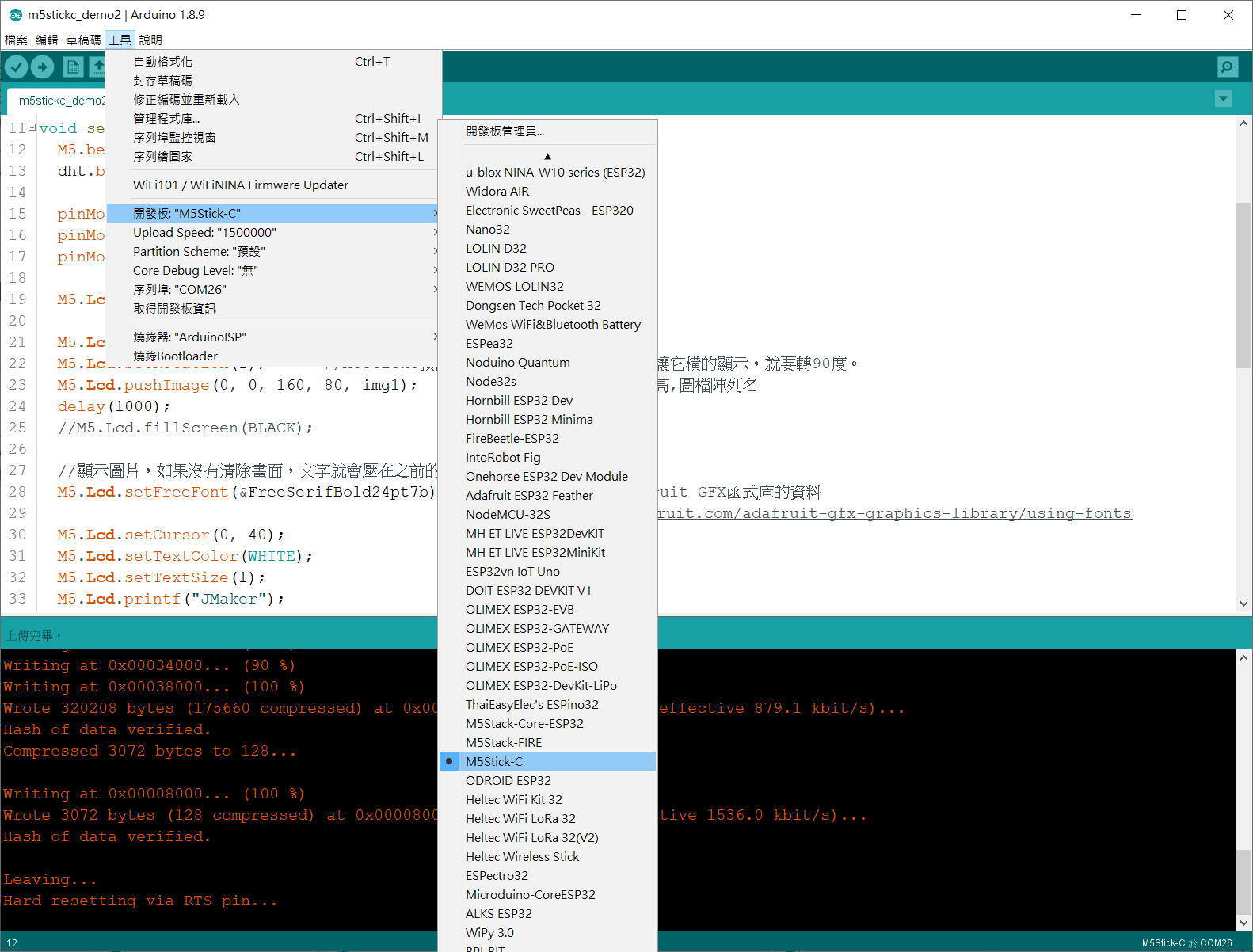

開發板記得要選M5StickC！

m5-3

M5StickC的官方函式庫寫得非常好，所以用起來真的很簡單！傑森主要是測試一下控制LCD，顯示文字和圖檔。然後再接上DHT11，把讀到的資料顯示到LCD上。以下是我們的範例程式：

#include <M5StickC.h>        // Hardware-specific library
#include "DHT.h"  //DHT函式庫
#define DHTPIN G26  //DHT資料接腳
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);

#include "img1.h"
#include "img2.h"

void setup() {
  M5.begin();               // Initialise the display
  dht.begin();  //初始化DHT

  pinMode(M5_BUTTON_HOME, INPUT);  //設定ButtonA
  pinMode(M5_BUTTON_RST, INPUT);   //設定ButtonB
  pinMode(M5_LED, OUTPUT);         //設定內建的LED

  M5.Lcd.fillScreen(TFT_BLACK); // 螢幕全黑

  M5.Lcd.setSwapBytes(true);  //要加這行，不然顏色會不正確
  M5.Lcd.setRotation(1);      //M5StickC預設LCD是直的，所以如果我們要讓它橫的顯示，就要轉90度。
  M5.Lcd.pushImage(0, 0, 160, 80, img1);  //顯示img1的圖片，x,y,寬,高,圖檔陣列名
  delay(1000);
  //M5.Lcd.fillScreen(BLACK);

  //顯示圖片，如果沒有清除畫面，文字就會壓在之前的圖片上
  M5.Lcd.setFreeFont(&FreeSerifBold24pt7b);  //設定字型，請參考Adafruit GFX函式庫的資料
                                             //https://learn.adafruit.com/adafruit-gfx-graphics-library/using-fonts
  M5.Lcd.setCursor(0, 40);
  M5.Lcd.setTextColor(WHITE);
  M5.Lcd.setTextSize(1);
  M5.Lcd.printf("JMaker");
  M5.Lcd.setFreeFont(&FreeSerifBold12pt7b);
  M5.Lcd.setCursor(2, 65);
  M5.Lcd.setTextColor(WHITE);
  M5.Lcd.setTextSize(1);
  M5.Lcd.printf("jmaker.com.tw");
  delay(1500);
  //M5.Lcd.fillScreen(TFT_BLACK);

  //顯示DHT的溫濕度到LCD上
  float h = dht.readHumidity();   //取得濕度
  float t = dht.readTemperature();  //取得溫度C
  M5.Lcd.pushImage(0, 0, 160, 80, img1);
  M5.Lcd.setCursor(2, 30);
  M5.Lcd.printf("RH    : %g %%", h);
  M5.Lcd.setCursor(2, 60);
  M5.Lcd.printf("Temp: %g *C", t);
}

void loop() {
  //當使用者按下ButtonA，顯示img2圖片，按下時LED亮起，放開LED就滅了
  if(digitalRead(M5_BUTTON_HOME) == LOW){
    M5.Lcd.pushImage(0, 0, 160, 80, img2);
    digitalWrite(M5_LED, LOW);
  }else{
    digitalWrite(M5_LED, HIGH);
  }

  //讓ButtonB擁有正常的Reset功能
  if(digitalRead(M5_BUTTON_RST) == LOW){
    esp_restart();
  }
}

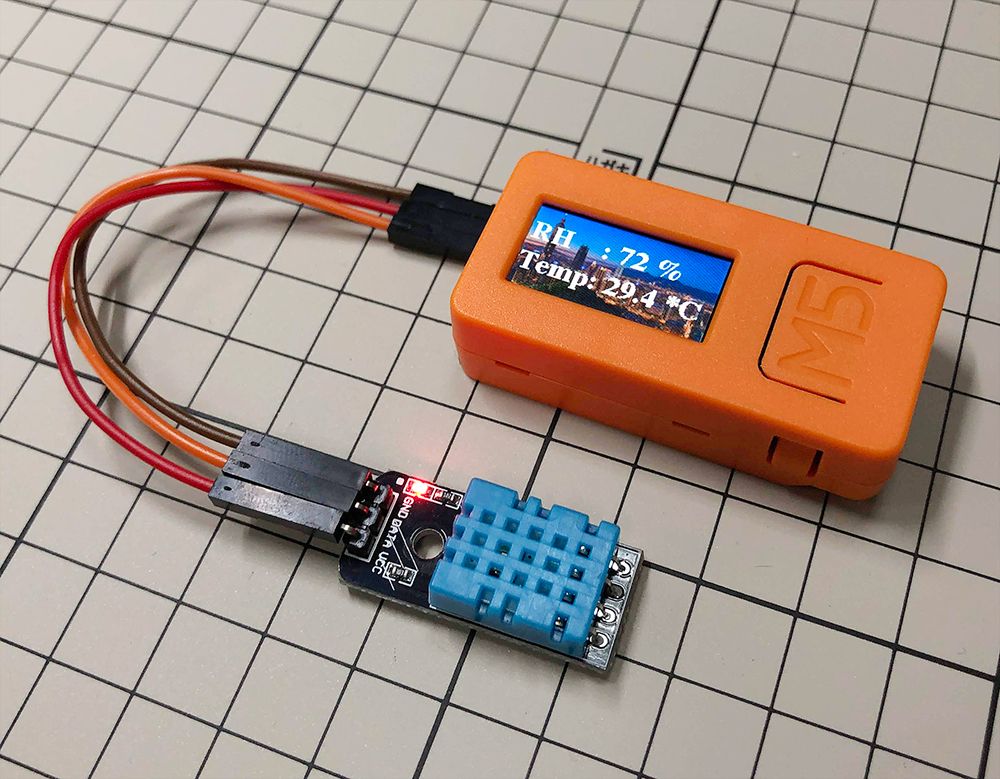

m5c-2b

有關DHT11的使用，請參考傑森的另一篇文章：

DHT11入門+結合1602 LCD，Arduino簡易溫濕度計

img1和img2是將兩張160x80的彩色圖檔，轉成C的陣列，這個可以透過一些網站或軟體來完成。傑森建議以下網站就蠻好用的了。

http://www.rinkydinkelectronics.com/t_imageconverter565.php

因為檔案都不小，所以就分別用兩個.h檔儲存，再include進來。

顯示圖檔主要是以下這行：

M5.Lcd.pushImage(0, 0, 160, 80, img1);  //顯示img1的圖片，x,y,寬,高,圖檔陣列名

很簡單，而且它的核心是ESP32，顯示這麼小張的圖片，反應速度當然算是飛快囉。

至於文字的顯示，M5StickC已經整合得很好，而且還能使用Adafruit GFX函式庫所提供的字型，蠻方便的。

https://learn.adafruit.com/adafruit-gfx-graphics-library/using-fonts

以下是主要顯示文字的語法，很容易懂。

M5.Lcd.setFreeFont(&FreeSerifBold24pt7b);
M5.Lcd.setCursor(0, 40);
M5.Lcd.setTextColor(WHITE);
M5.Lcd.setTextSize(1);
M5.Lcd.printf("JMaker");

至於按鍵的使用，它有ButtonA和ButtonB，我們讓ButtonA按下可以改變畫面的圖檔，並且可以控制LED，這語法很簡單，看了就懂。

if(digitalRead(M5_BUTTON_HOME) == LOW){
   M5.Lcd.pushImage(0, 0, 160, 80, img2);
   digitalWrite(M5_LED, LOW);
}else{
   digitalWrite(M5_LED, HIGH);
}

至於ButtonB，傑森想讓它可以有Reset的功能，所以用了ESP32的內建副程式，算是補足M5StickC的功能了。

if(digitalRead(M5_BUTTON_RST) == LOW){
  esp_restart();
}

M5StickC還有一個Grove接頭，4個PIN，其實是可以接I2C備設備，但請先準備一條Grove的線哦。而且在插線時請小心，傑森發現它的Grove座，做得很緊，不太容易插，如果太暴力，會崩壞插座的，請小心使用。

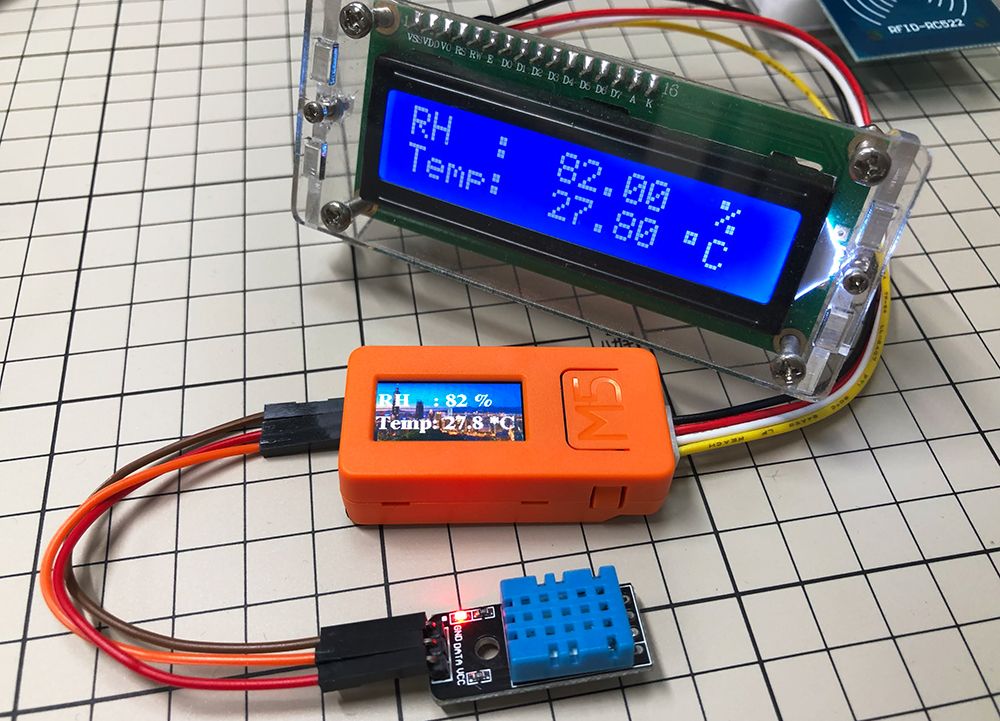

傑森試了一下接1602 LCD，確定可以用的，沒問題！SDA是G32，SCL是G33，接對了就可以了！

m5c-3

完整程式下載，包含2個圖片.h檔。
http://jmaker.banner.tw/doc/m5stickc_demo2.zip
