Arduino與7段顯示器

7段顯示器（Seven-segment display），是學習Arduino非常入門的範例，但其實傑森很不愛，哈哈，因為要接一堆線，才得到一個很簡單的數字^^"。不過這算是Arduino入門的基礎，大家都要找時間試試哦！

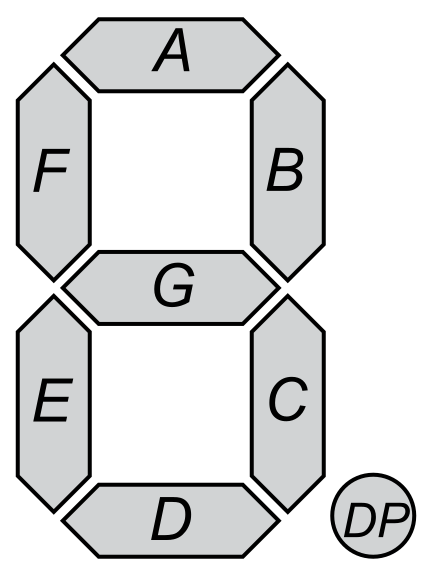

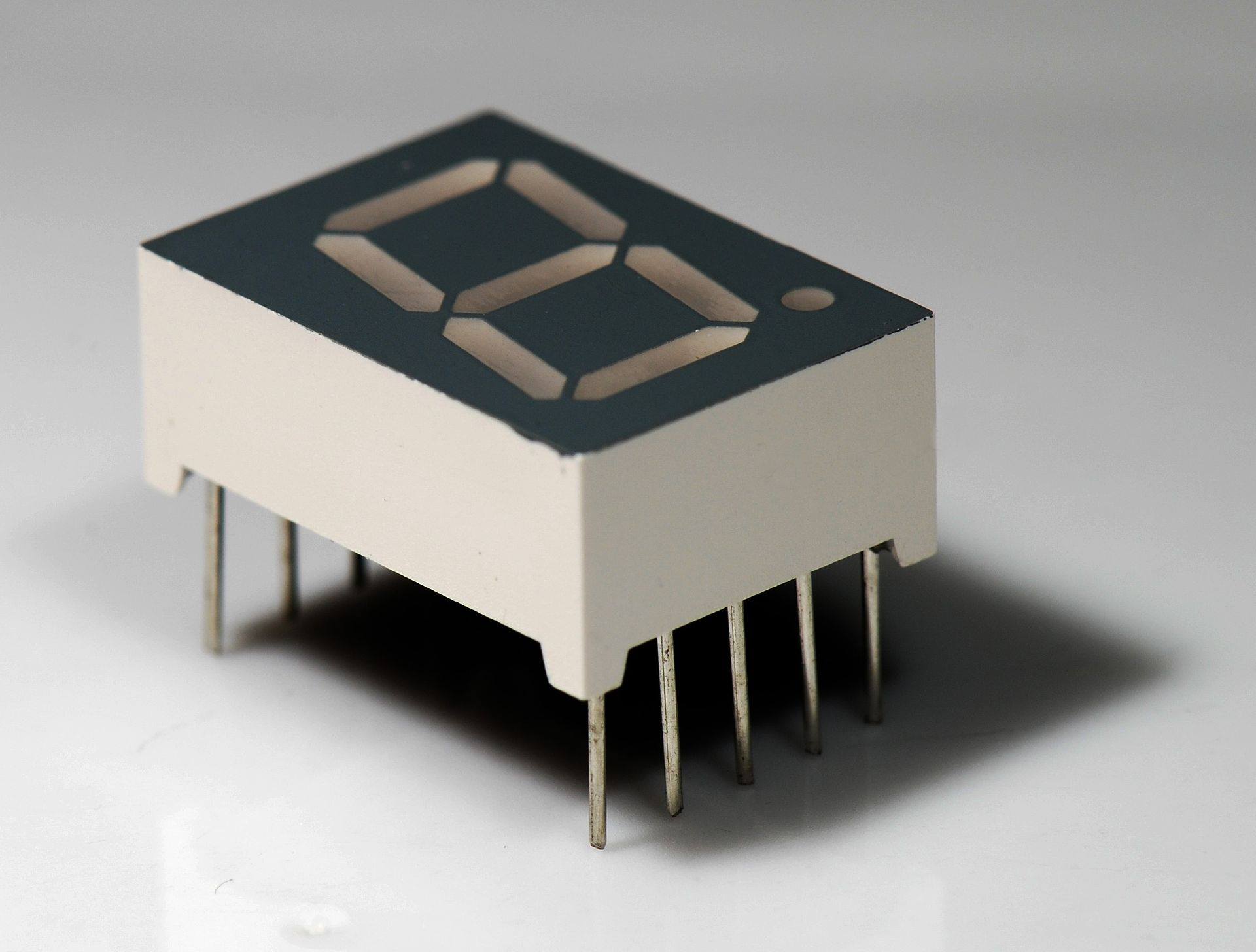

7段顯示器，為什麼叫7段，主要就是藉由七個發光二極體LED（三橫四縱）以不同組合來顯示十進位0至9的數字外加小數點，也可以顯示英文字母，包括十六進位中的英文 A 至 F（b、d 為小寫，其他為大寫）。

因為是LED，所以不可避免的，每一顆LED都要加上電阻才行，用220歐姆就OK了，不然以Arduino供電是一定會燒掉的。

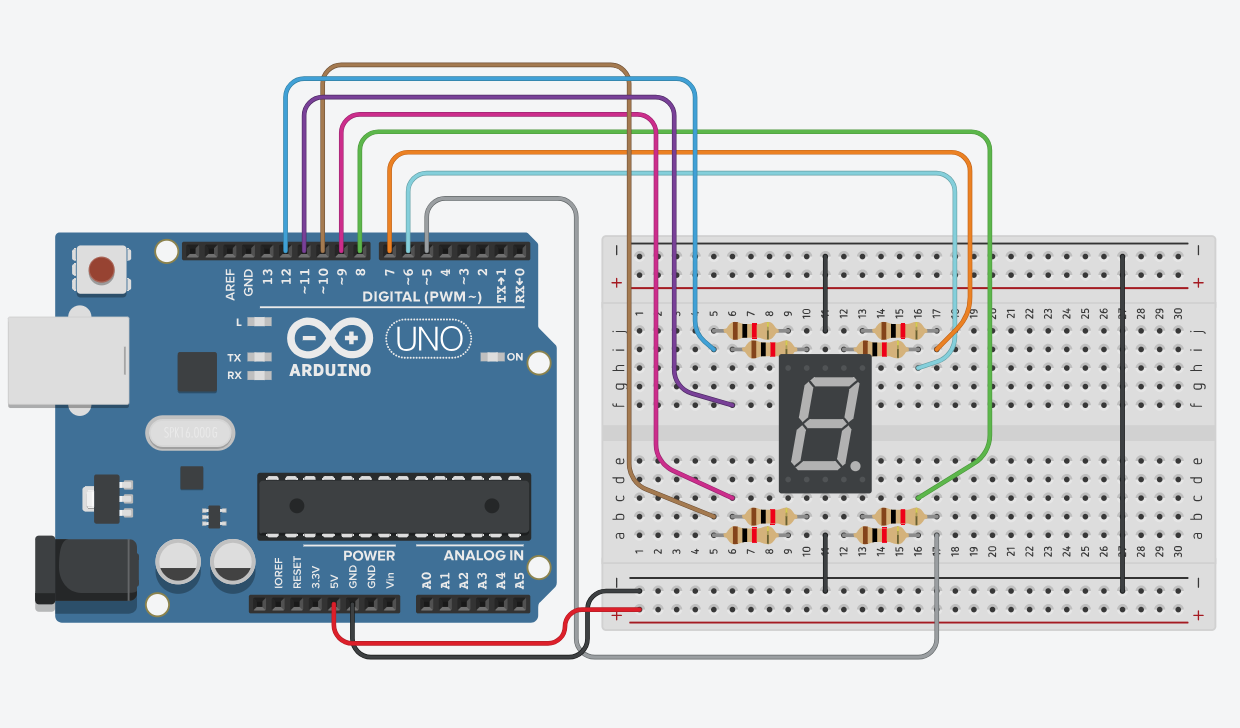

這個範例中，七段LED用到的Arduino pin腳是: 6,7,8,9,10,11,12，右下角的點用pin 5。

送上7段顯示器的範例，程式部份大致上就是從網路上流通的版本去修改的，就是數字從9開始倒數顯示，每個數字間隔1秒。

在程式一開始直接用陣列定義了0~9各LED的顯示情況，以便之後取用。

byte seven_seg_digits[10][7] = { { 1,1,1,1,1,1,0 },  // = 0
                               { 0,1,1,0,0,0,0 },  // = 1
                               { 1,1,0,1,1,0,1 },  // = 2
                               { 1,1,1,1,0,0,1 },  // = 3
                               { 0,1,1,0,0,1,1 },  // = 4
                               { 1,0,1,1,0,1,1 },  // = 5
                               { 1,0,1,1,1,1,1 },  // = 6
                               { 1,1,1,0,0,0,0 },  // = 7
                               { 1,1,1,1,1,1,1 },  // = 8
                               { 1,1,1,0,0,1,1 }   // = 9
                               };

有一點要說明的，七段顯示器分為共陽極及共陰極，本例預設是用共陰的顯示器，若用的是共陽，除了要把接地改成接到5V，另外在每個數字的表現方法，也要把0和1反過來。

sevenSegWrite(byte digit)是顯示特定數字的副程式，因為我們接線是從6到12，連續的，所以副程式可以簡單的判斷。

程式本身不難，大家花幾分鐘就能看懂，但線就可能就要接一會了，大家加油^^
