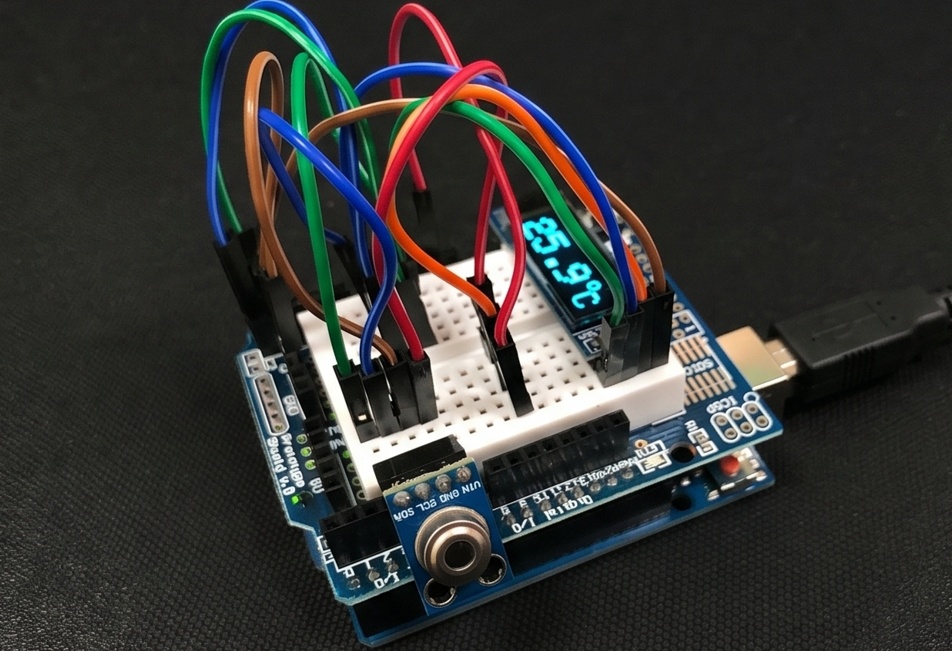

Arduino 非接觸式溫度計｜GY-906+0.91 吋 OLED

用Arduino搭配GY-906紅外線測溫模組與0.91吋OLED顯示器，打造非接觸式溫度計。透過I2C介面同時連接兩個模組，即時將物體表面溫度顯示在螢幕上。

大家還記得疫情期間，天天用的溫度計嗎？今天這篇教學就是要用 GY-906（MLX90614）紅外線測溫模組搭配 0.91 吋 OLED 顯示器，打造一個迷你非接觸式溫度計。

關於 GY-906（MLX90614）

GY-906 模組的核心是 Melexis 的 MLX90614 紅外線溫度感測器。它利用偵測物體發出的紅外線輻射來計算溫度，完全不需要接觸目標物。

主要規格如下：

測量範圍：-70°C ～ 380°C（物體溫度）
精度：±0.5°C（0～50°C 範圍）
通訊介面：I2C（預設位址 0x5A）
工作電壓：3V ～ 5V

材料清單

材料	數量
Arduino UNO	1
GY-906（MLX90614）模組	1
0.91 吋 OLED 顯示器（I2C，SSD1306）	1
麵包板	1
杜邦線	若干

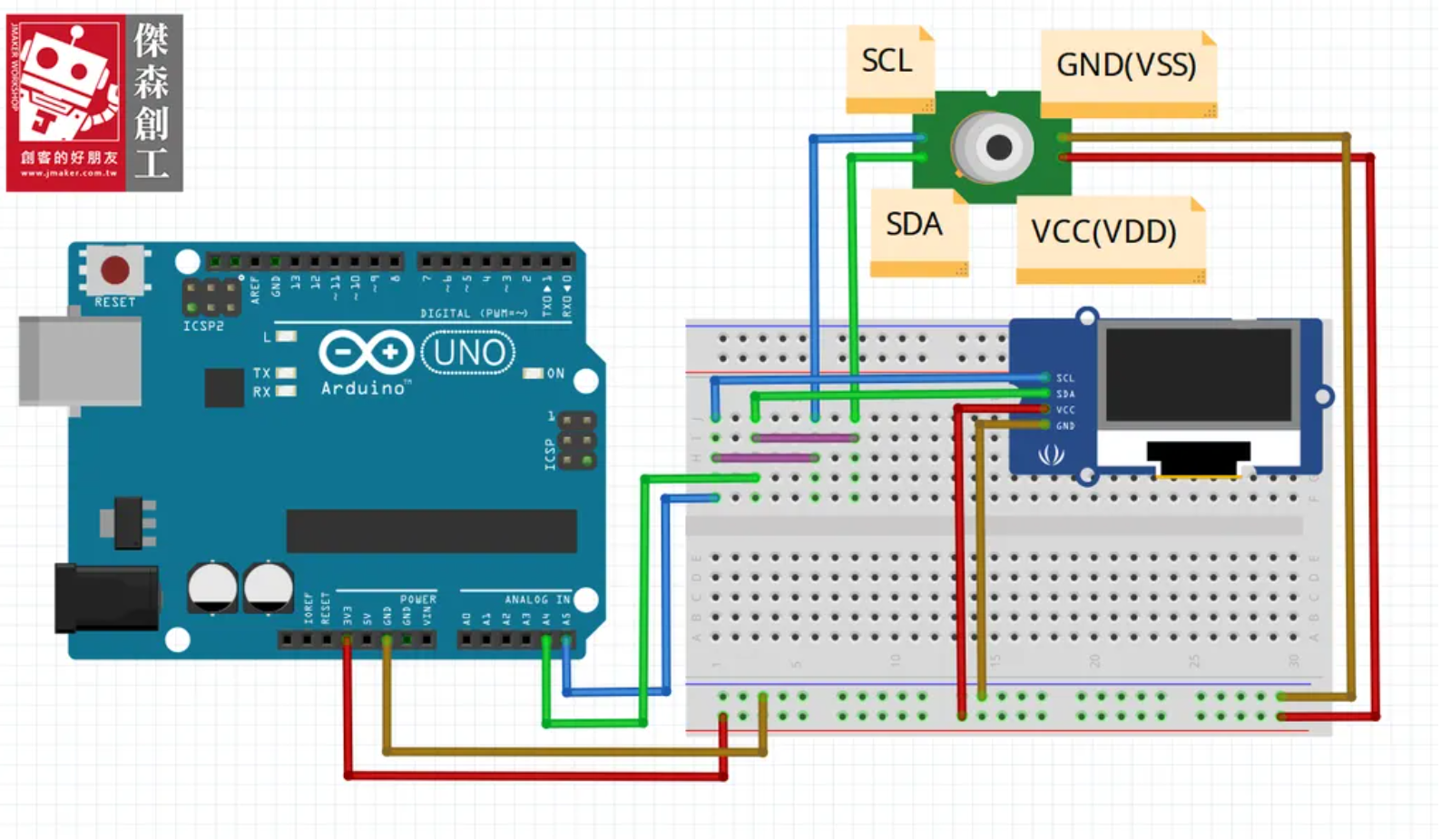

腳位接線

GY-906 和 OLED 都使用 I2C 通訊，可以同時掛在同一組 SDA/SCL 線上。

Arduino UNO 的 I2C 腳位：

SDA → A4
SCL → A5

模組	模組腳位	Arduino UNO
GY-906	VCC(VDD)	5V（或 3.3V）
GY-906	GND(VSS)	GND
GY-906	SDA	A4
GY-906	SCL	A5
OLED	VCC	3.3V（或 5V）
OLED	GND	GND
OLED	SDA	A4
OLED	SCL	A5

⚠️ 注意： GY-906 與 OLED 的 SDA、SCL 直接並聯到同一腳位即可，I2C 匯流排支援多個裝置同時連接。

安裝函式庫

這個專案需要安裝以下三個函式庫，請在 Arduino IDE 的「程式庫管理員」中搜尋並安裝：

Adafruit MLX90614 Library（用於 GY-906 溫度讀取）
Adafruit GFX Library（OLED 繪圖底層）
Adafruit SSD1306（OLED 驅動）

開啟路徑：選單 → 工具 → 管理程式庫，逐一搜尋安裝。

程式碼

/*
 * Arduino 非接觸式測溫器範例
 * 使用 GY-906（MLX90614）搭配 0.91 吋 OLED
 * 由傑森創工提供
 *
 * 請先安裝：
 *   - Adafruit MLX90614 Library
 *   - Adafruit GFX Library
 *   - Adafruit SSD1306
 *
 * 粉絲團：https://www.facebook.com/jasonshow
 * 傑森創工購物網：https://www.jmaker.com.tw/
 * 傑森創工部落格：https://blog.jmaker.com.tw/
 */

#include <Wire.h>
#include <Adafruit_MLX90614.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128  // OLED 寬度（像素）
#define SCREEN_HEIGHT 32  // OLED 高度（像素）

// OLED Reset 腳位
// I2C 版本的 OLED 通常沒有獨立 Reset 腳，設為 -1 即可
#define OLED_RESET -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

Adafruit_MLX90614 mlx = Adafruit_MLX90614();

void setup() {
  Serial.begin(9600);

  // 初始化 OLED，I2C 位址 0x3C（0.91 吋常見位址）
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 初始化失敗，請檢查接線"));
    for (;;);  // 停住不繼續執行
  }

  // 開機顯示歡迎畫面
  display.clearDisplay();
  display.setRotation(2);        // OLED 顯示方向，可依安裝方向調整（0~3）
  display.setTextSize(4);        // 字體大小
  display.setTextColor(SSD1306_WHITE);  // 顯示顏色（OLED 只有亮/暗）
  display.setCursor(0, 0);
  display.print("Hello~");
  display.display();
  delay(1000);

  // 初始化 MLX90614
  Serial.println("MLX90614 紅外線溫度感測器啟動");
  mlx.begin();
}

void loop() {
  // 將環境溫度與物體溫度輸出到序列埠監控視窗
  Serial.print("環境溫度 = ");
  Serial.print(mlx.readAmbientTempC());
  Serial.print(" °C\t物體溫度 = ");
  Serial.print(mlx.readObjectTempC());
  Serial.println(" °C");

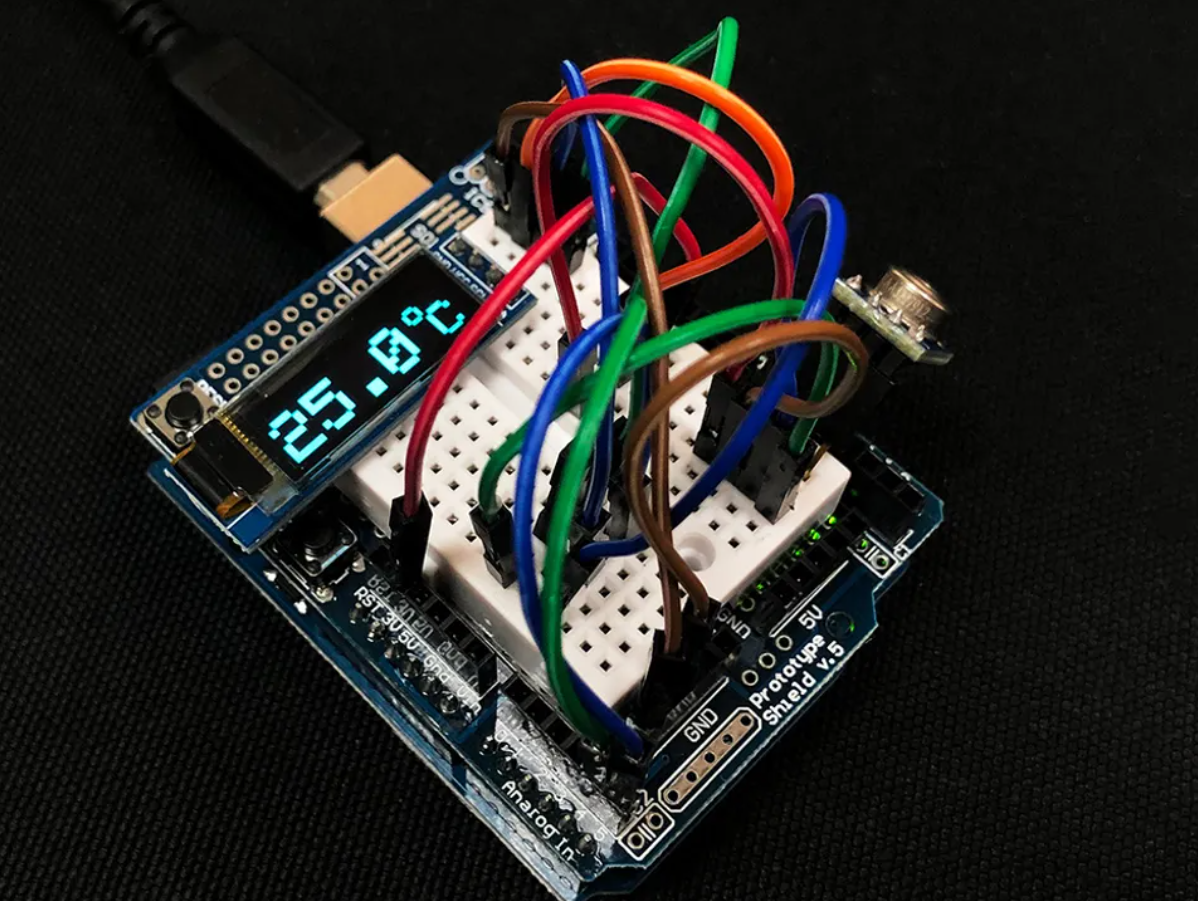

  // 在 OLED 顯示物體溫度
  display.clearDisplay();

  // 大字體顯示溫度數值（取到小數點後 1 位）
  display.setTextSize(4);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 4);
  display.print(mlx.readObjectTempC(), 1);

  // 小字體顯示「°C」單位
  display.setTextSize(2);
  display.setCursor(99, 0);
  display.print("o");       // 上標圓圈代表「度」
  display.setTextSize(3);
  display.setCursor(109, 12);
  display.print("C");

  display.display();
  delay(500);
}

程式說明

初始化部分（setup）：

OLED_RESET -1：I2C 版本的 0.91 吋 OLED 通常沒有獨立 Reset 腳，設為 -1 讓它與 Arduino 共用 Reset，這樣才不會初始化失敗。
display.begin(SSD1306_SWITCHCAPVCC, 0x3C)：指定 OLED 的 I2C 位址。大多數 0.91 吋模組預設為 0x3C，少數為 0x3D，若無法啟動可以嘗試換一下。
display.setRotation(2)：旋轉顯示方向，0~3 各代表不同角度，可依你的安裝方向調整。
mlx.begin()：初始化 MLX90614，GY-906 的 I2C 位址預設為 0x5A，與 OLED 的 0x3C 不衝突。
