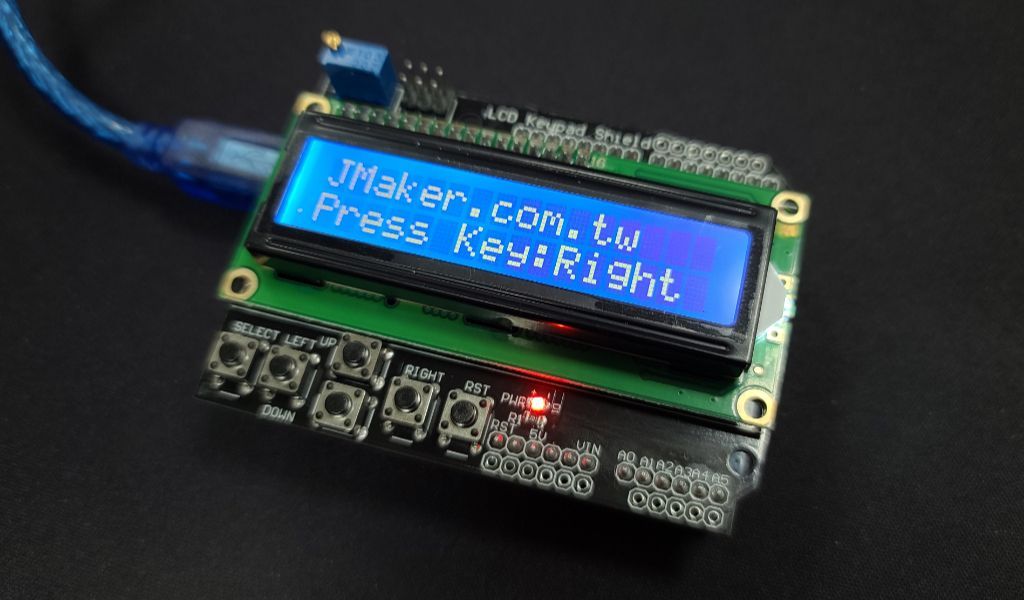

這款Arduino的LCD按鈕模組大家應該蠻常見的，上面有一塊16x2的LCD，還內建了上、下、左、右、選擇，共5個按鍵，如果是要設計選單類的介面，還蠻方便的。而且它是擴展板模式，直接插到UNO板上就可以了，所以完全不用接線哦！
P.S. RST鍵是對應UNO板的Reset鍵，所以這個按鍵就無法再自訂囉。
購買LCD Keypad Shield擴展板：https://www.jmaker.com.tw/products/lcd-keypad
至於PIN腳的對應很簡單，加上因為是擴展板，所以不用接線，這些PIN的對應只會出現在程式碼中。
PIN 8 => RS
PIN 9 => EN
PIN 4 => D4
PIN 5 => D5
PIN 6 => D6
PIN 7 => D7
PIN 10 => 控制背光
再來就是按鍵的控制了。共有5個按鍵，這個擴展板用一個很省PIN腳的方式來處理，就是透過A0腳，每個按鍵會送出特定範圍的值，這樣我們程式就能判斷是哪個鍵被按囉！
RIGHT => 0~60
UP => 60~200
DOWN => 200~400
LEFT => 400~600
SELECT => 600~800
因為要驅動LCD，所以必須找一套LCD的函式庫來配合。不過這個擴展板並不是透過I2C的介面，所以我們就用最基本的LiquidCrystal函式庫來配合。

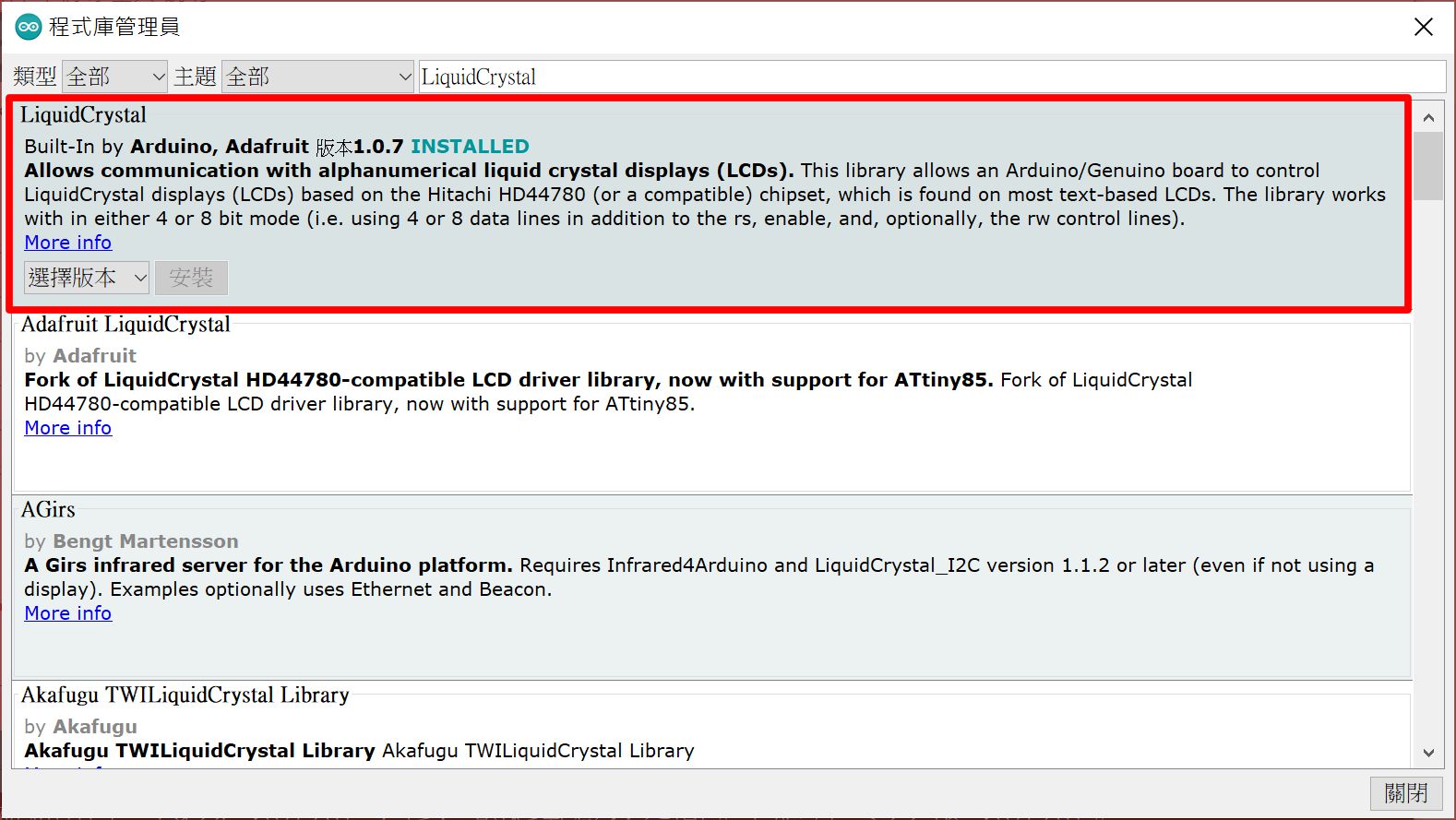

LiquidCrystal函式庫一般大家都會安裝的，若真的沒有安裝，只要到「程式管理員」找到它，就可以輕鬆安裝了。
接下來就可以寫程式囉！程式相當簡單，主要是讓LCD先顯示2行文字，然後再等待使用者按下任意鍵。然後再依取得的數值，去判斷使用者是按了哪個鍵，並顯示在LCD上，不難吧！
#include <LiquidCrystal.h>
//使用到的PIN腳
const int pin_RS = 8;
const int pin_EN = 9;
const int pin_D4 = 4;
const int pin_D5 = 5;
const int pin_D6 = 6;
const int pin_D7 = 7;
//填入正確的PIN腳，建立LCD物件
LiquidCrystal lcd( pin_RS, pin_EN, pin_D4, pin_D5, pin_D6, pin_D7);
void setup() {
lcd.begin(16, 2);
lcd.setCursor(0,0);
lcd.print("JMaker.com.tw");
lcd.setCursor(0,1);
lcd.print("Press Key:");
}
void loop() {
int x;
x = analogRead (0); //讀取A0的值
lcd.setCursor(10,1); //把游標移到第2行第11個字
//依A0的值，去判斷是哪個鍵被按下了
if (x < 60) {
lcd.print ("Right ");
}
else if (x < 200) {
lcd.print ("Up ");
}
else if (x < 400){
lcd.print ("Down ");
}
else if (x < 600){
lcd.print ("Left ");
}
else if (x < 800){
lcd.print ("Select");
}
}
